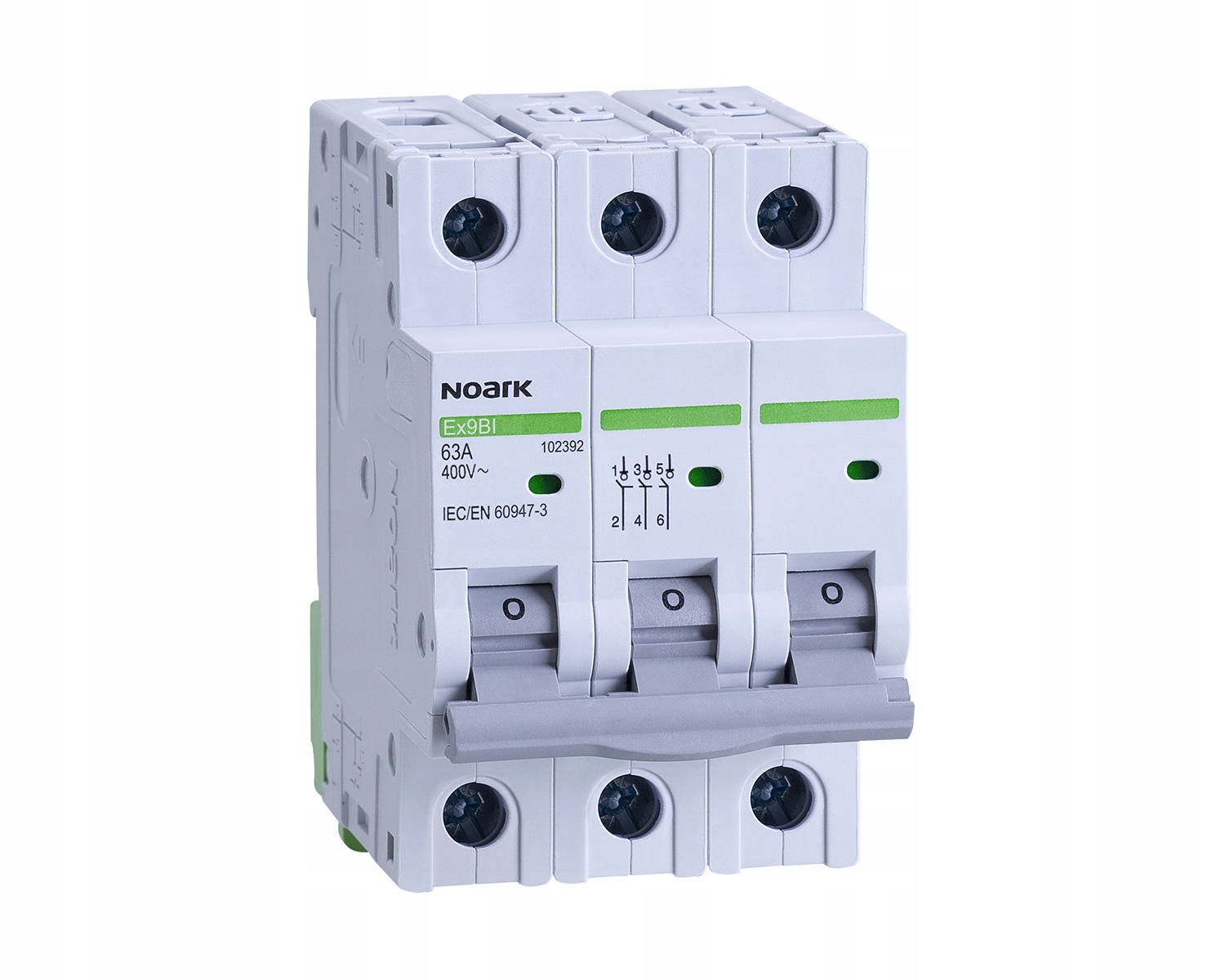

NOARK Modułowy rozłącznik izolacyjny z możliwością dobudowy akcesoriów, 3-biegunowy 32 A Ex9BI 102390

Ex9I40 102390 to 3-biegunowy rozłącznik izolacyjny. Przeznaczony dla szerokiej gamy aplikacji zwłaszcza jako rozłącznik główny. Jego budowa spełnia wszystkie wymogi bezpiecznego wyłączania zasilania. Rozłącznik izolacyjny to powszechnie stosowany, kluczowy dla bezpieczeństwa komponent układów elektrycznych, umożliwiający odłączenie napięcia na czas konserwacji lub naprawy, w warunkach pracy znamionowej. Urządzenie te łączy w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Rozłącznik ten może być łączony z szeroką gamą akcesoriów, włączając w to styki pomocnicze, wyzwalacze wzrostowe, podnapięciowe oraz nadnapięciowe. Możliwe są różne kombinacje tych akcesoriów.

• Producent: Noark
• Oznaczenie handlowe: 102390
• Napięcie znamionowe łączeniowe Ue: 400 V AC
• Częstotliwość znamionowa: 50 Hz
• Kategoria użytkowania: AC-22A
• Prąd znamionowy Ie : 32A

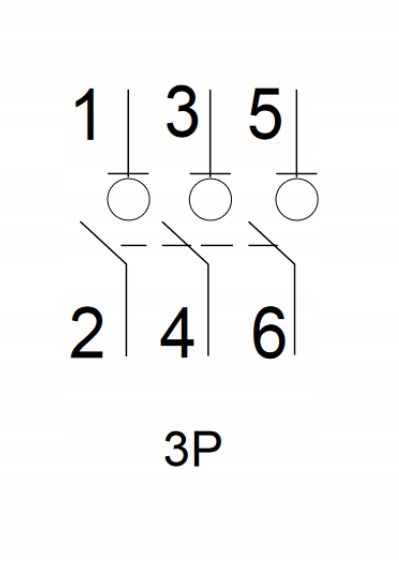

• Liczba biegunów: 3
• Napięcie znamionowe izolacji Ui: 690 V
• Napięcie znamionowe udarowe wytrzymywane U imp: 6 kV
• Prąd znamionowy krótkotrwały wytrzymywany Icw , 1 s: 1 kA
• Prąd znamionowy załączalny zwarciowy (wartość szczytowa) Icm: 1.5 kA
• Max. dobezpieczenie bezpiecznikiem: 125 A gG
• Trwałość mechaniczna: 20 000 cykli
• Trwałość elektryczna: 10 000 cykli
• Montaż: szyna TH-35 mm
• Stopień ochrony: IP20
• Zaciski: windowe i szynowe
• Przekrój zacisków przyłączeniowych: 1 — 50 mm2
• Moment dociskowy śrub zaciskowych: 2 — 3.5 Nm
• Temperatura otoczenia: -30 — +70 °C
• Wymiary: 54 × 89 × 74 mm
• Certyfikaty: CE
• Normy: IEC/EN 60947-3

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi. Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX – odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.
