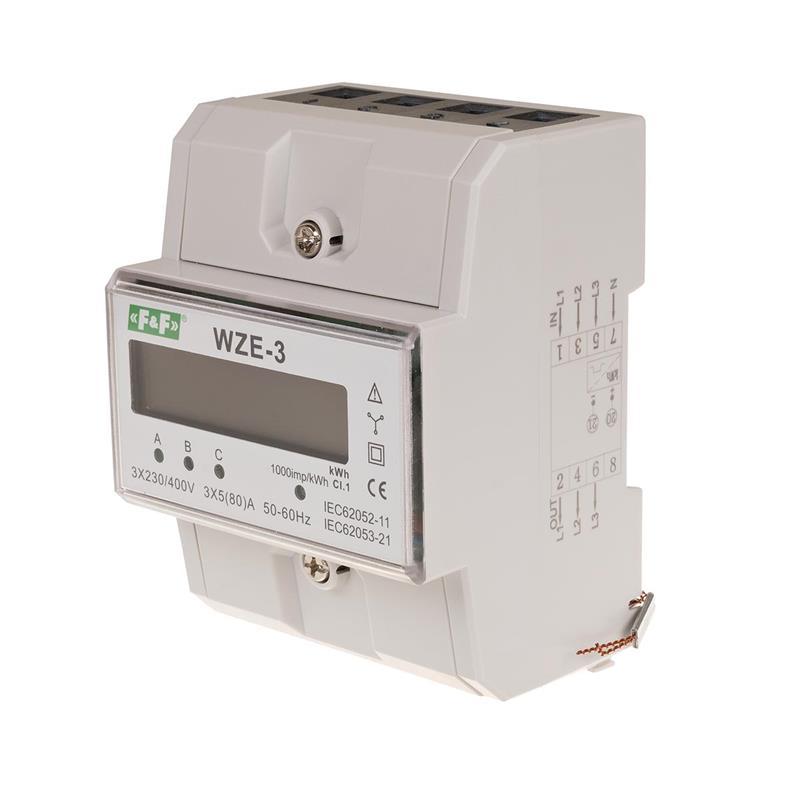

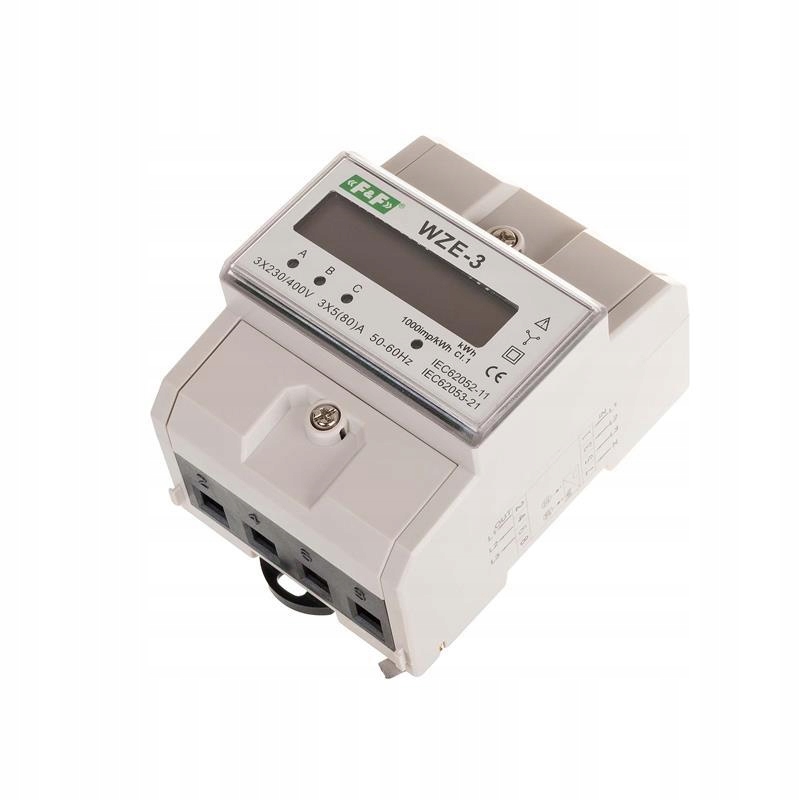

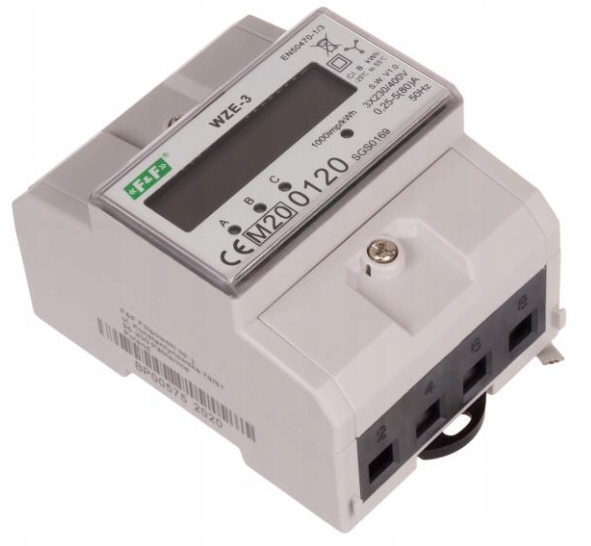

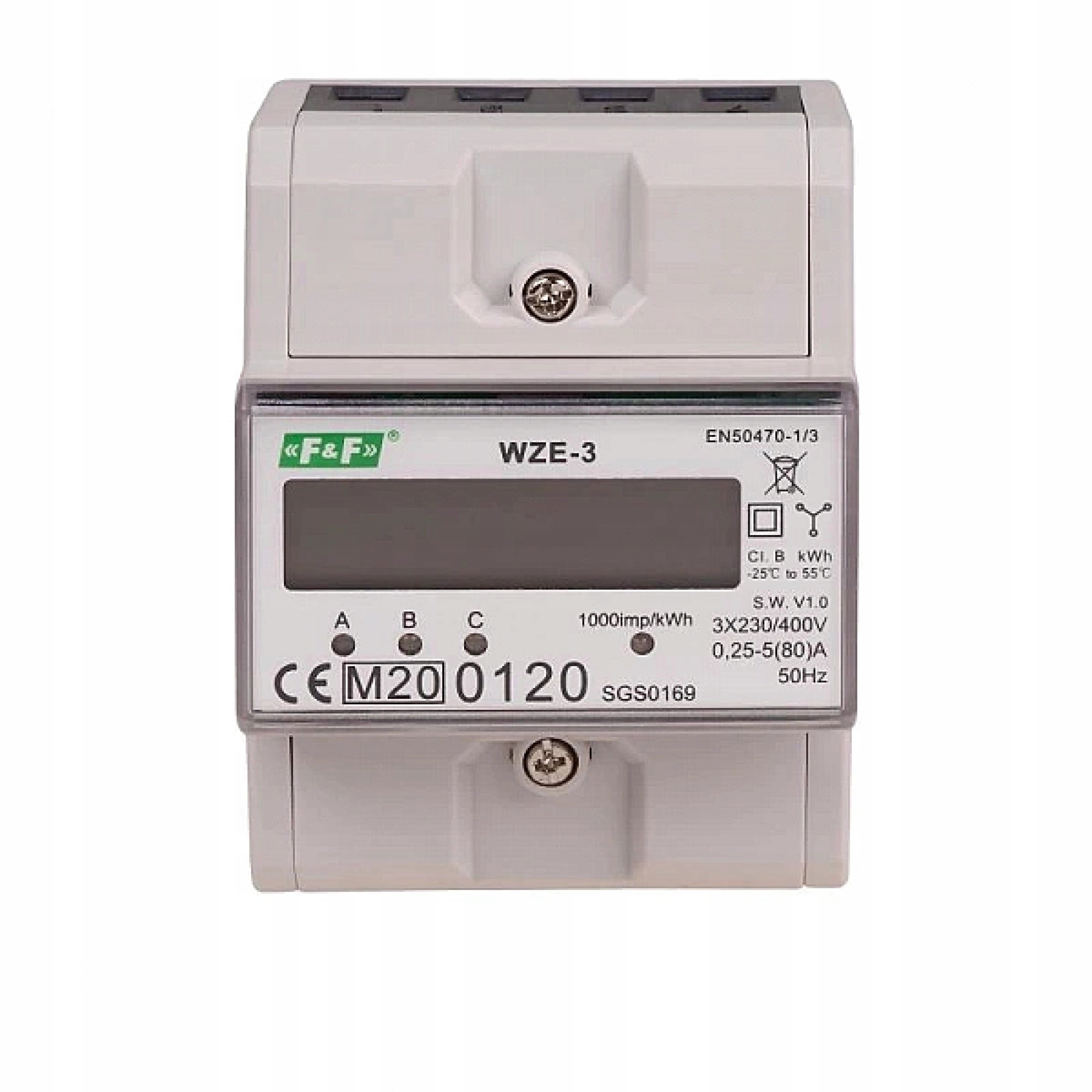

Trójfazowy Wskaźnik zużycia energii WZE-3 80A F&F

Opis produktu

Trójfazowy licznik zużycia energii elektrycznej. Prąd 80 A.

WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.

Licznik posiada certyfikat zgodności z MID.

Działanie

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.

Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Zgodność

Certtyfikat MID 2014/32/EU nr 0120/SGS0169

• Zgodność: Dyrektywa MID 2014/32/EU
• Napięcie odniesienia: 3×230/400 V+N
• Prąd bazowy: 0,25÷5 A
• Prąd maksymalny: 80 A
• Minimalny prąd mierzony: 0,04 A
• Pobór własny licznika: 10 VA; 2 W
• Zakres wskazań liczydła: 0÷99999,99 kWh
• Stała licznika: (1 Wh/imp) 1000 imp/kWh
• Sygnalizacja sczytywania: LED czerwona
• Wyjście impulsowe SO+ SO-: otwarty kolektor
• Napięcie podłączenia SO+ SO-: maks. 27 V DC
• Prąd podłączenia SO+ SO-: maks. 27 mA
• Czas impulsu SO+ SO-: 35 ms
• Klasa dokładności: B
• Sygnalizacja poboru prądu: 3×LED czerwona

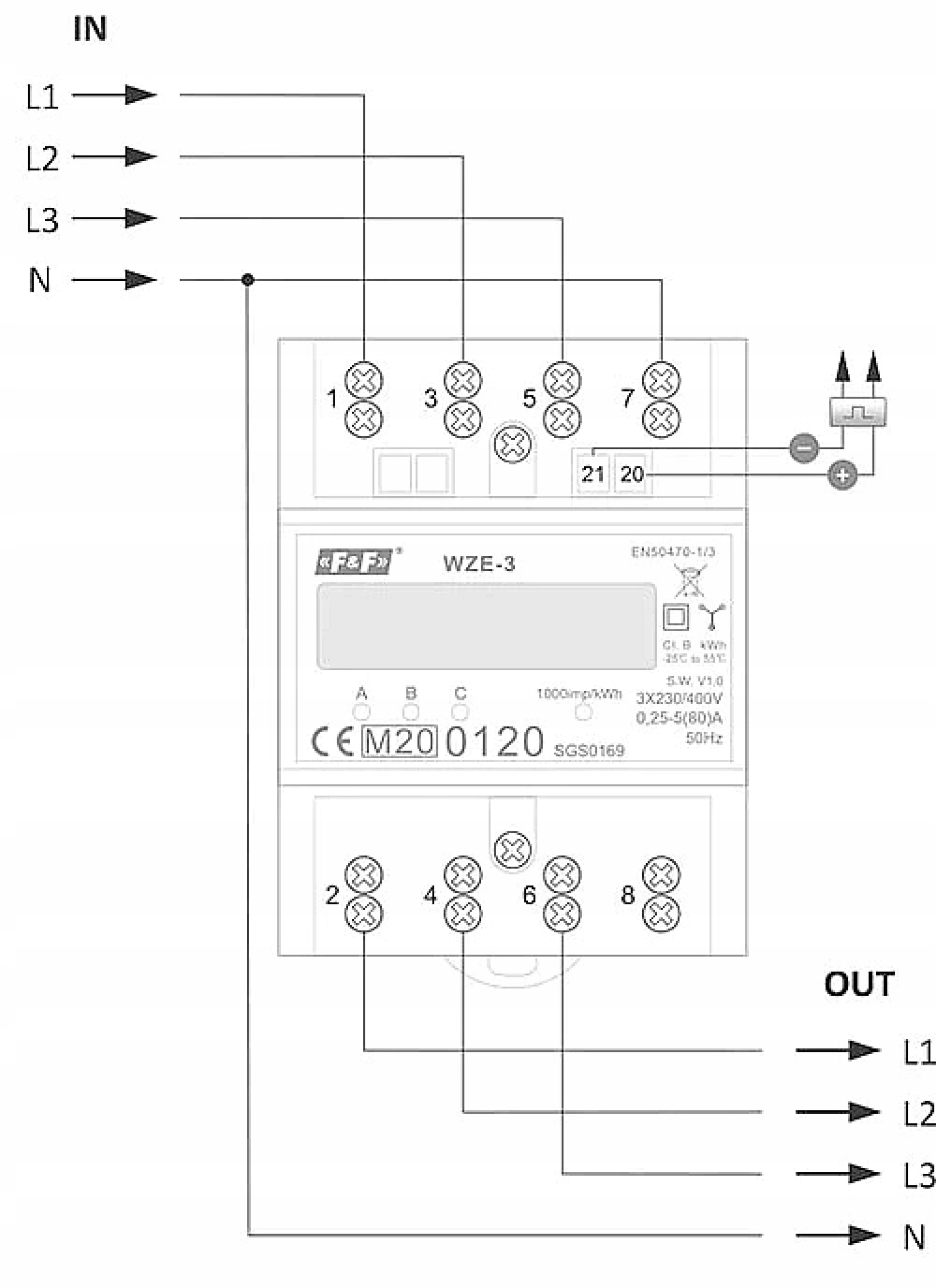

• Przyłącze: zaciski śrubowe 16 mm²
• Temperatura pracy: -20÷50°C

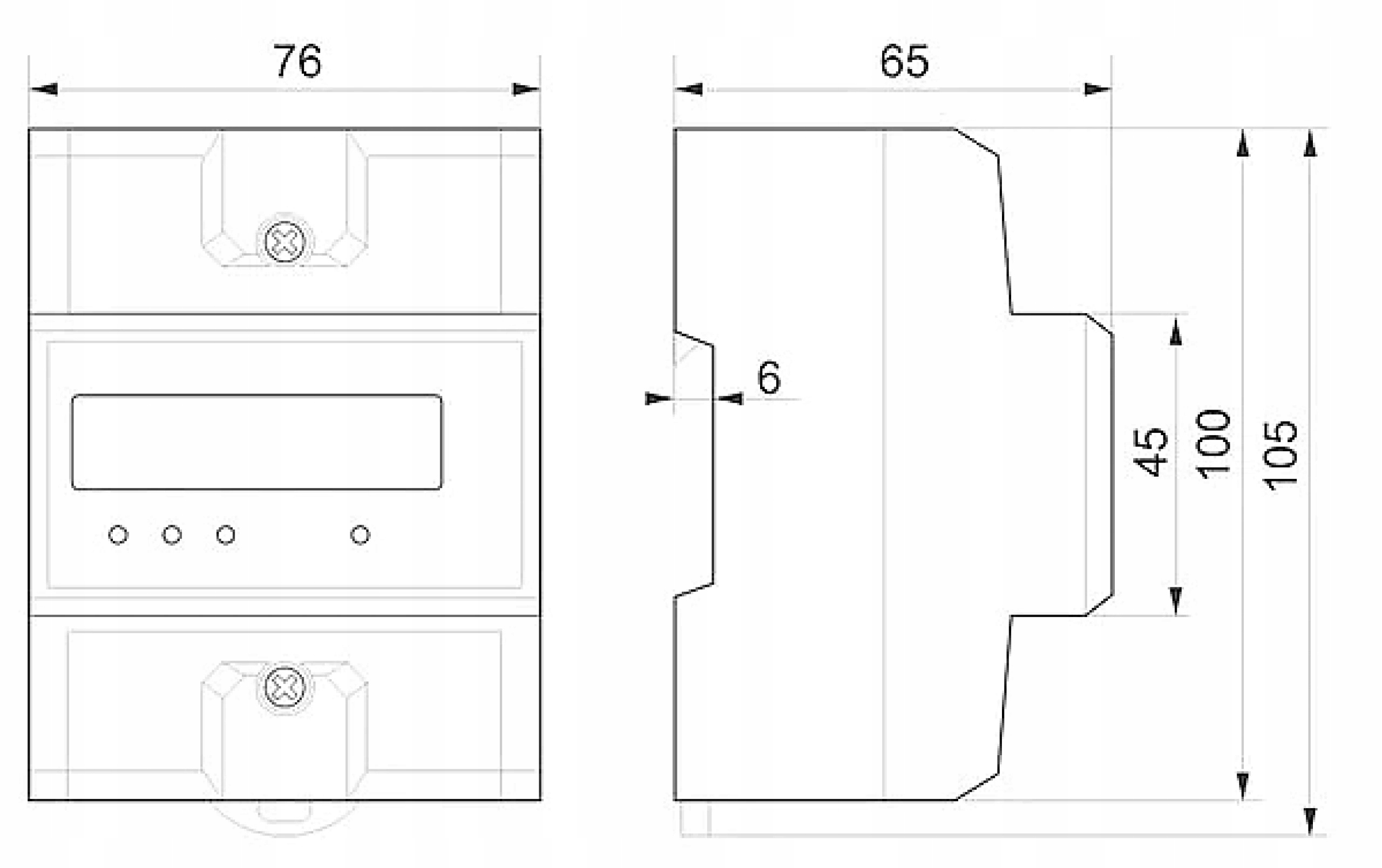

• Wymiary: 4,5 modułu (75 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
