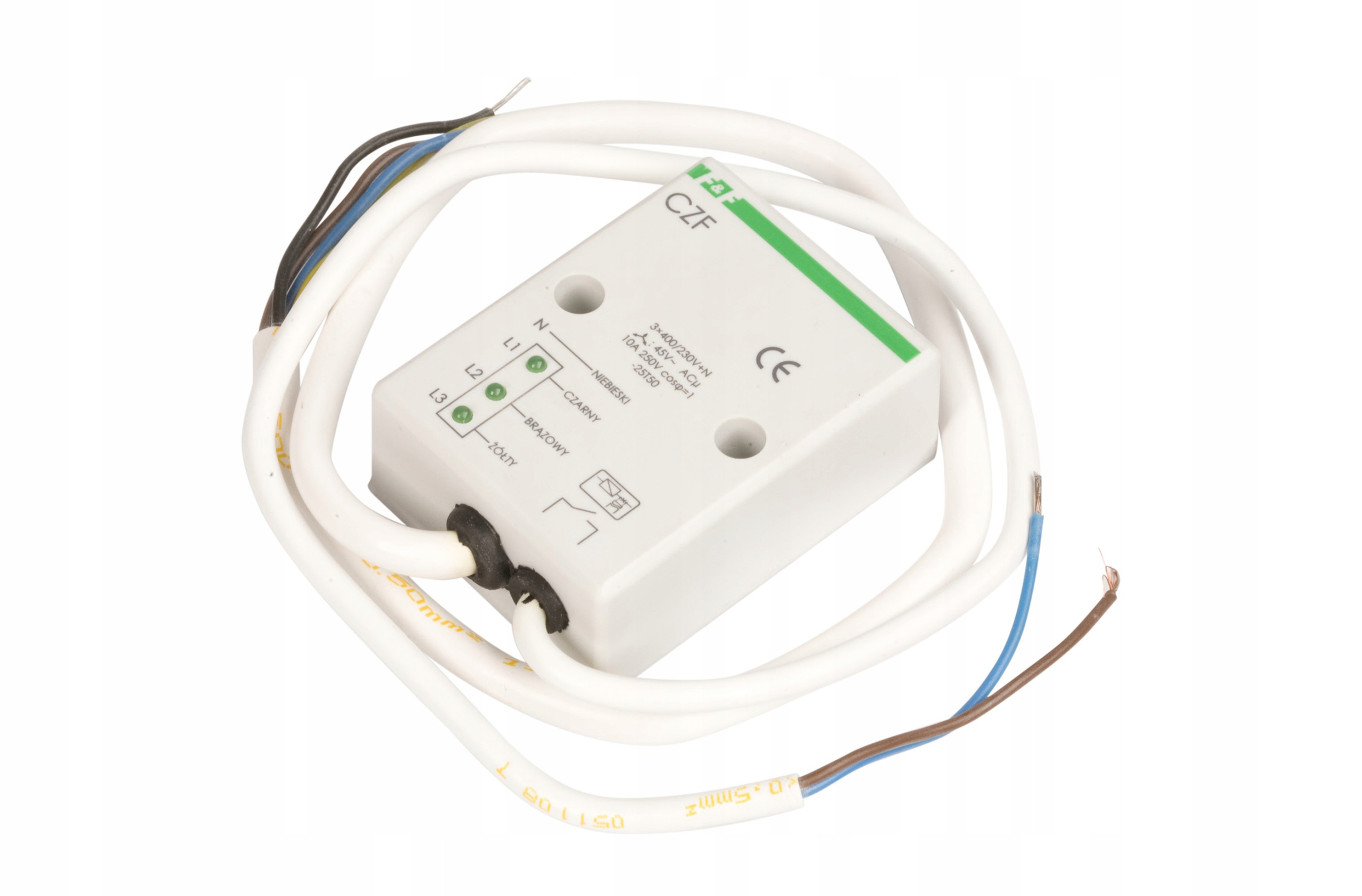

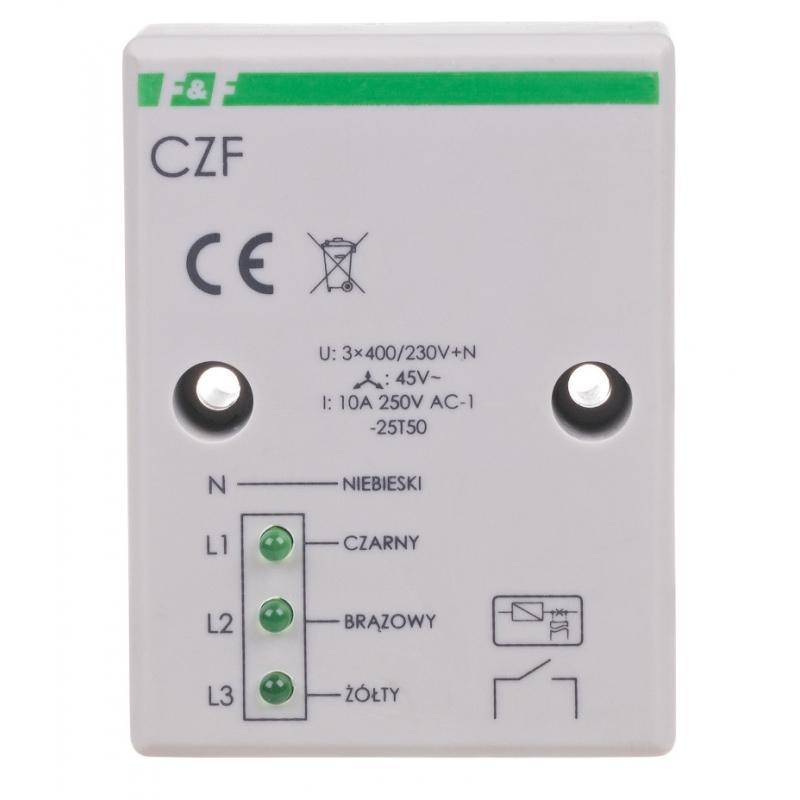

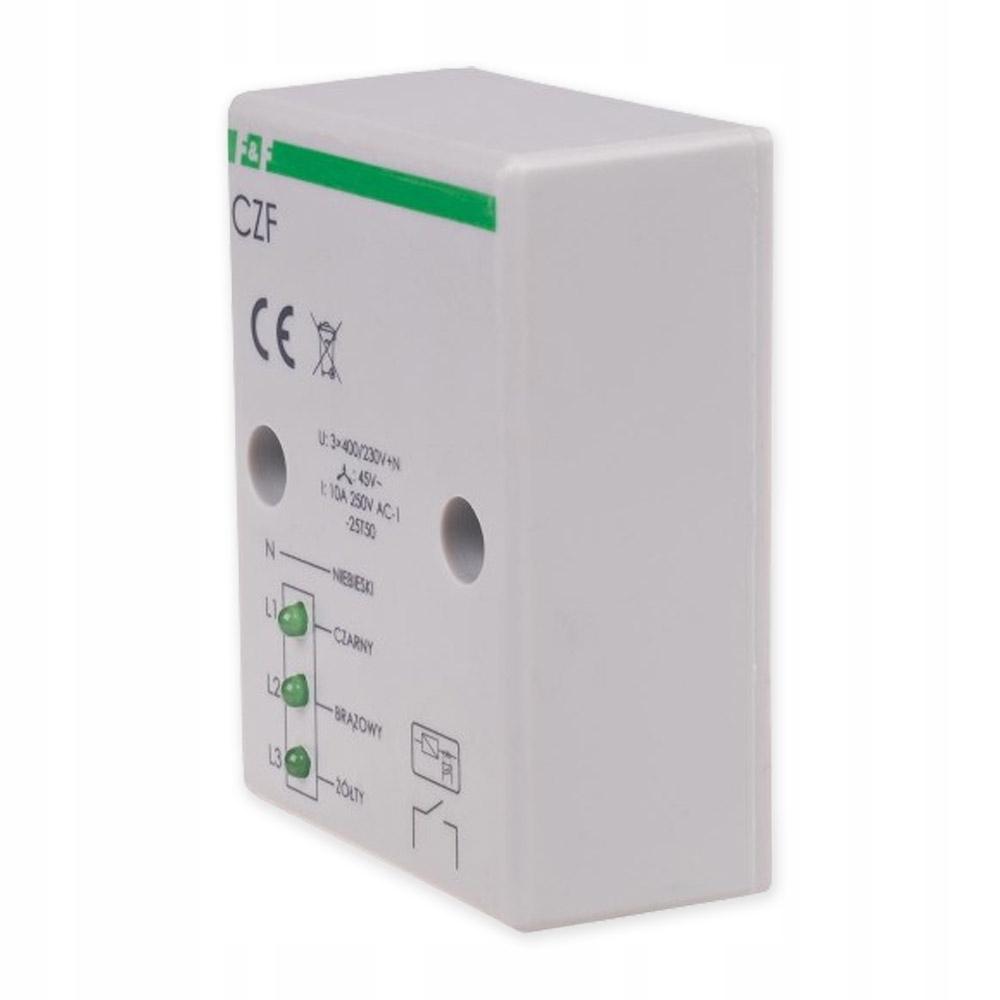

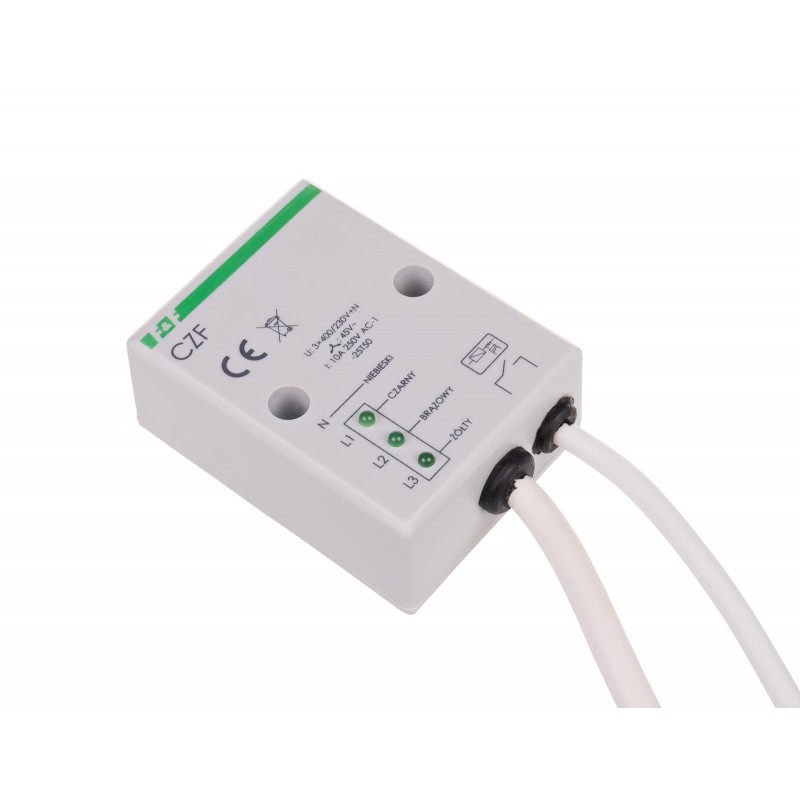

CZUJNIK ZANIKU I ASYMETRII FAZ CZF

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1Z.

Przeznaczenie

• Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie

• Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek., co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Dane techniczne:

• zasilanie 3×400/ 230 V+N
• styk separowany 1Z
• prąd obciążenia <10A
• kontrola zasilania 3×LED zielona
• asymetria napięciowa zadziałania 45 V~
• histereza napięciowa 5 V~
• opóźnienie wyłączenia 4sek
• pobór mocy 1,6 W
• temperatura pracy -25÷40°C
• przyłącze OMY 4×1 mm²; 2×0,75mm², l=0,5m
• wymiary 50×67×26mm
• montaż dwa wkręty do podłoża
