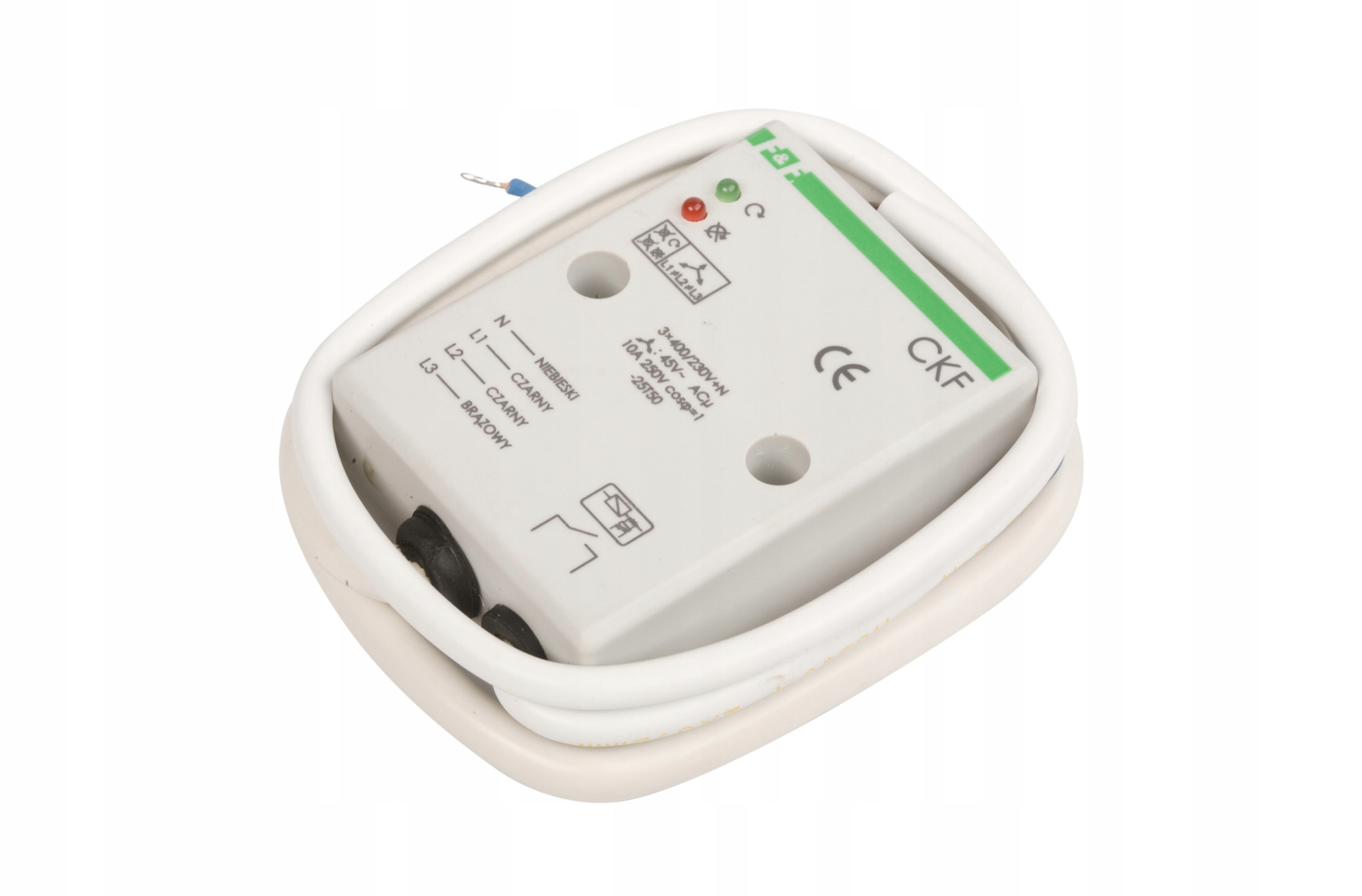

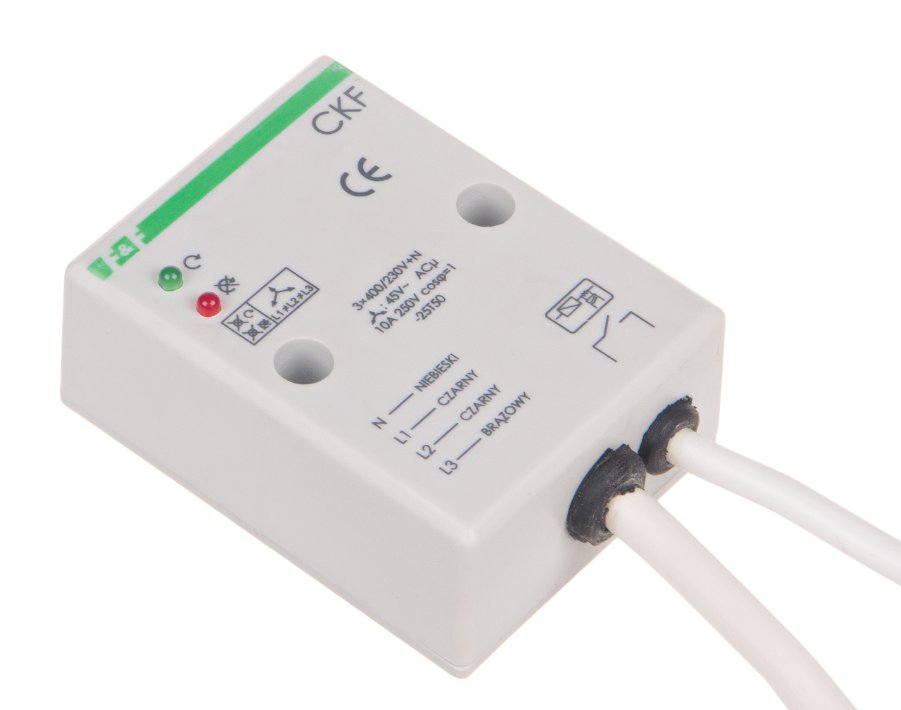

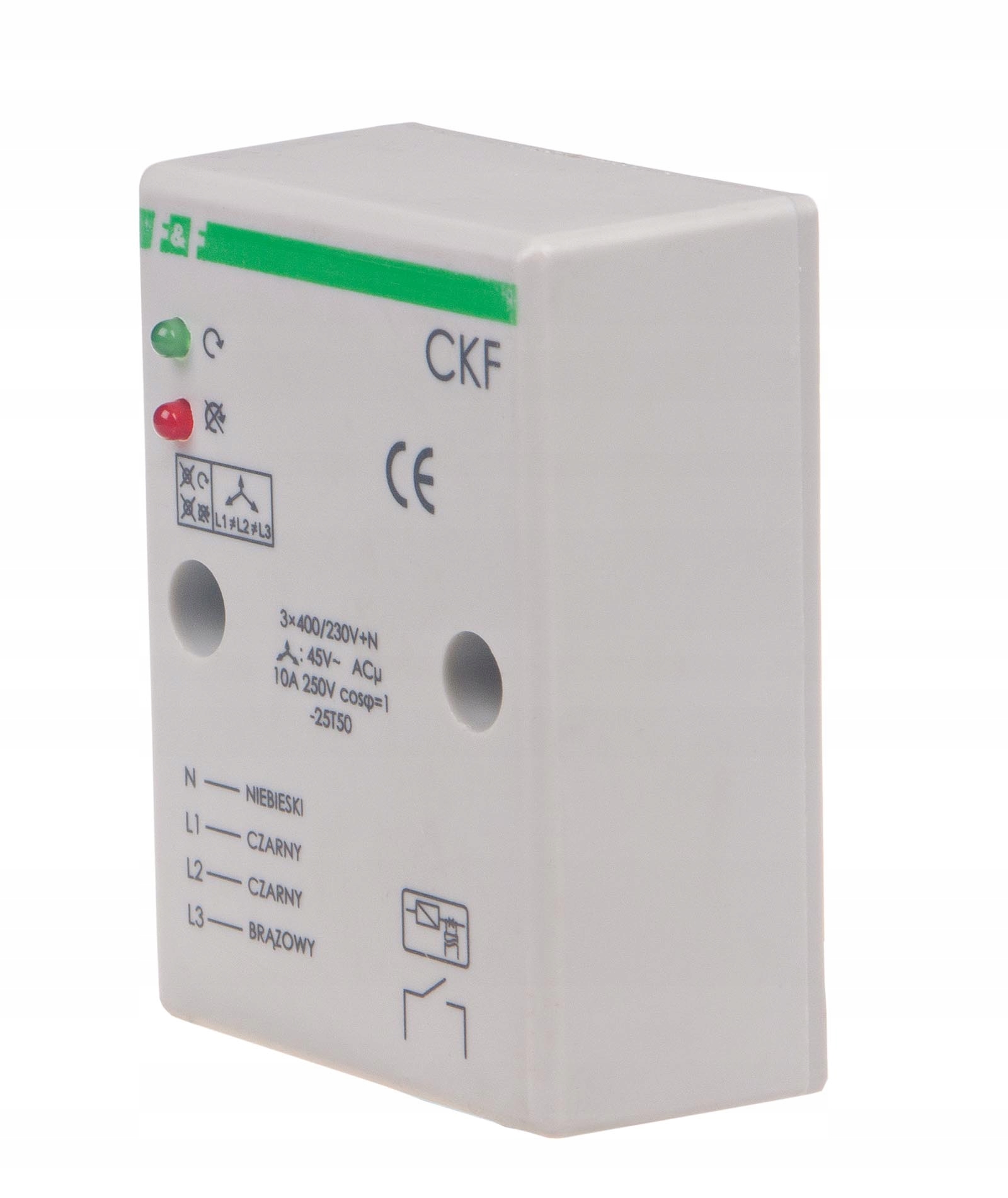

CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1Z.

Przeznaczenie

• Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika, oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

Działanie

• Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4sek, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

Dane techniczne:

• zasilanie 3×400/230V+N
• styk separowany 1Z
• prąd obciążenia <10A
• sygnalizacja zasilania / właściwa kolejność faz LED zielona
• sygnalizacja niewłaściwej kolejności faz LED czerwona
• asymetria napięciowa zadziałania 45V~
• histereza napięciowa 5V~
• opóźnienie wyłączenia 4 sek
• pobór mocy 1,6W
• temperatura pracy -25÷40°C
• przyłącze OMY 4×1mm²; 2×0,75mm², l=0,5m
• wymiary 50×67×26mm
• montaż dwa wkręty do podłoża
