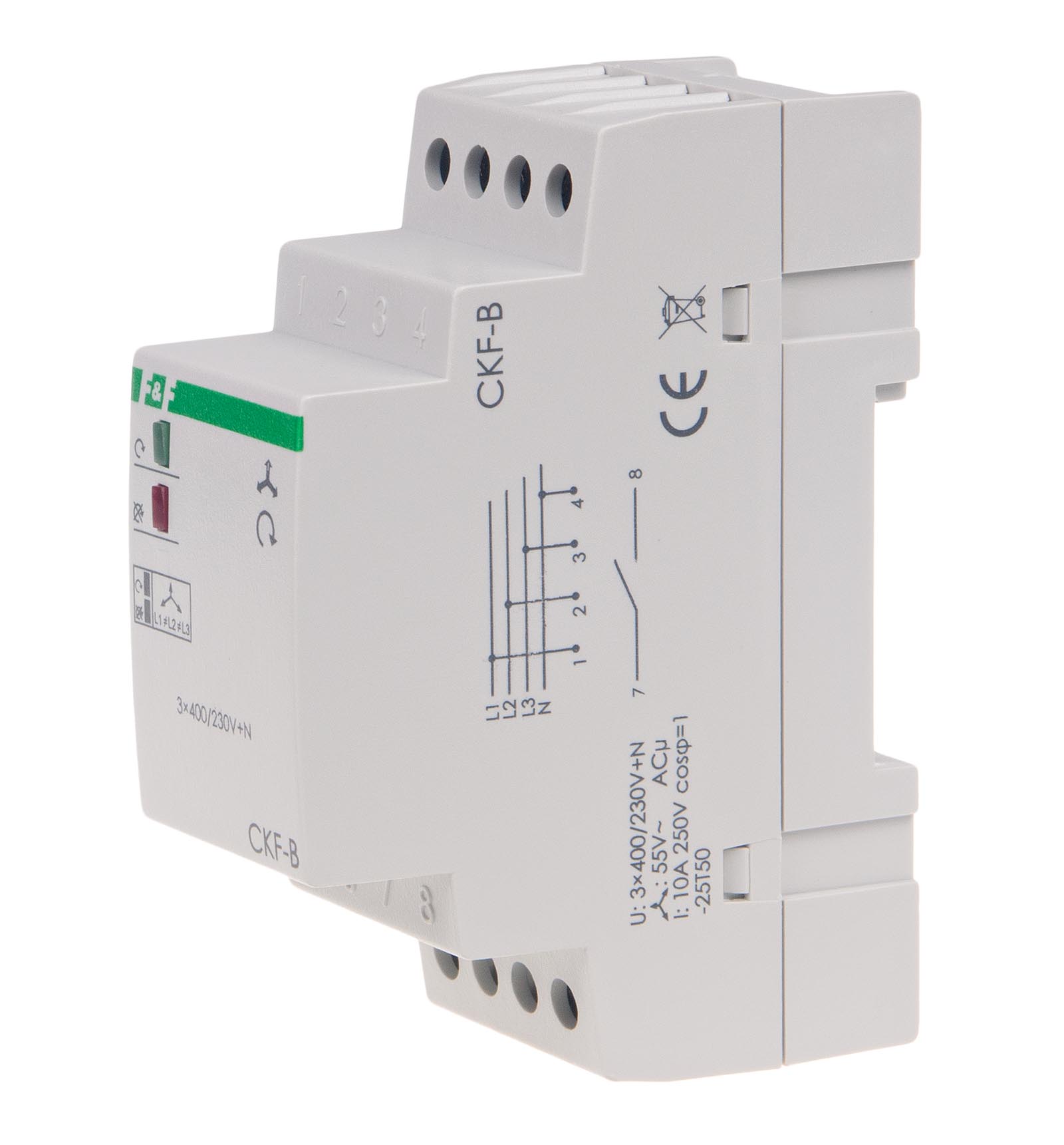

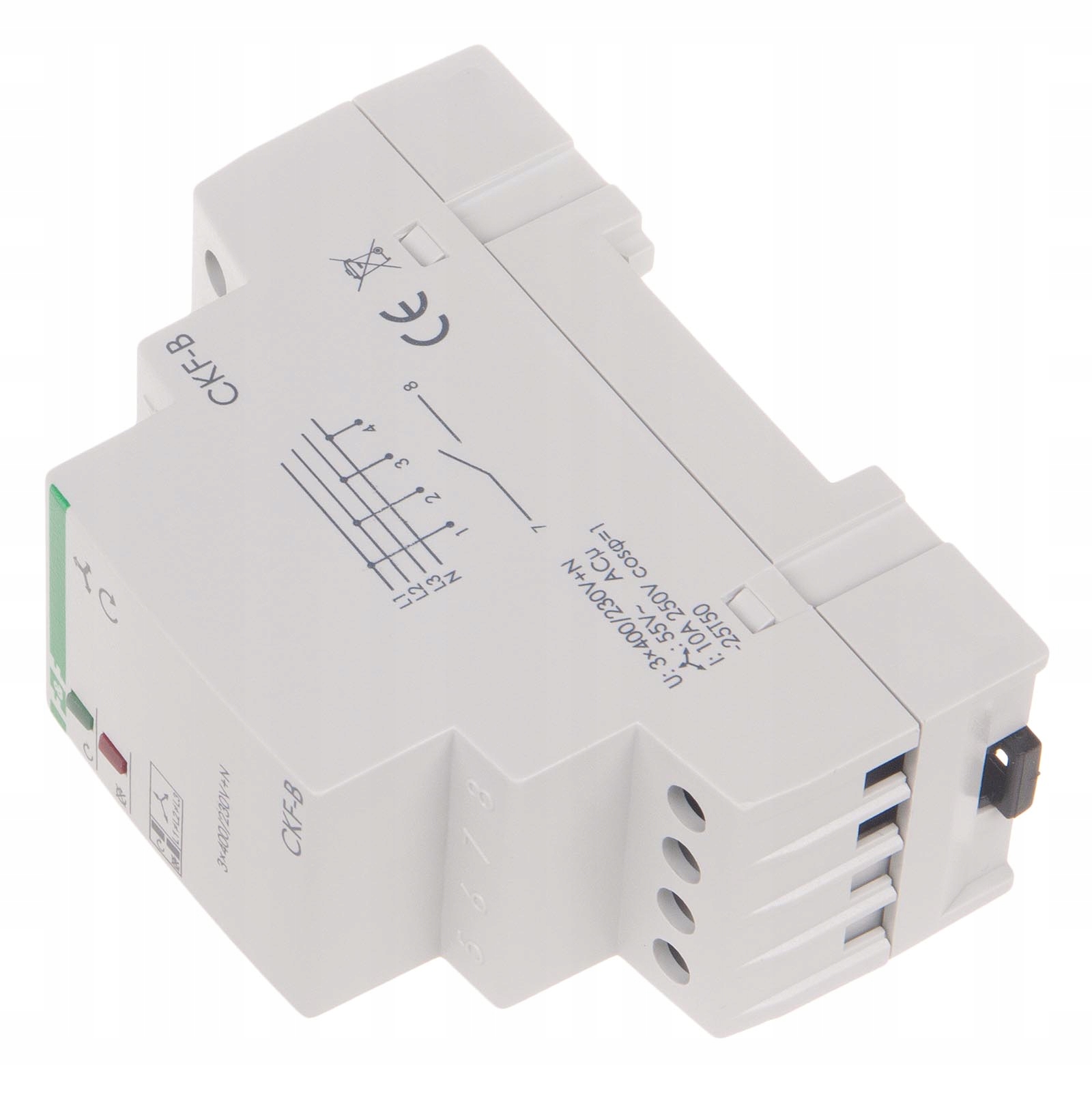

Czujnik kolejności CKF-B i zaniku faz, montaż na szynie DIN

Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika. Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

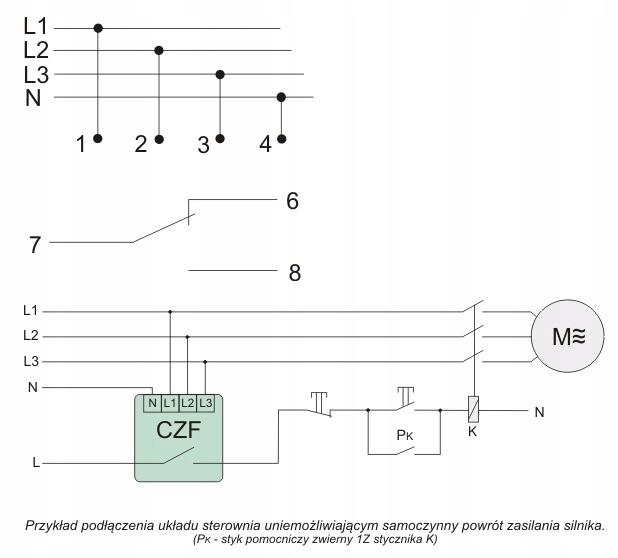

Działanie

Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 55 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 2 × LED
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
• TrueRMS: NIE
