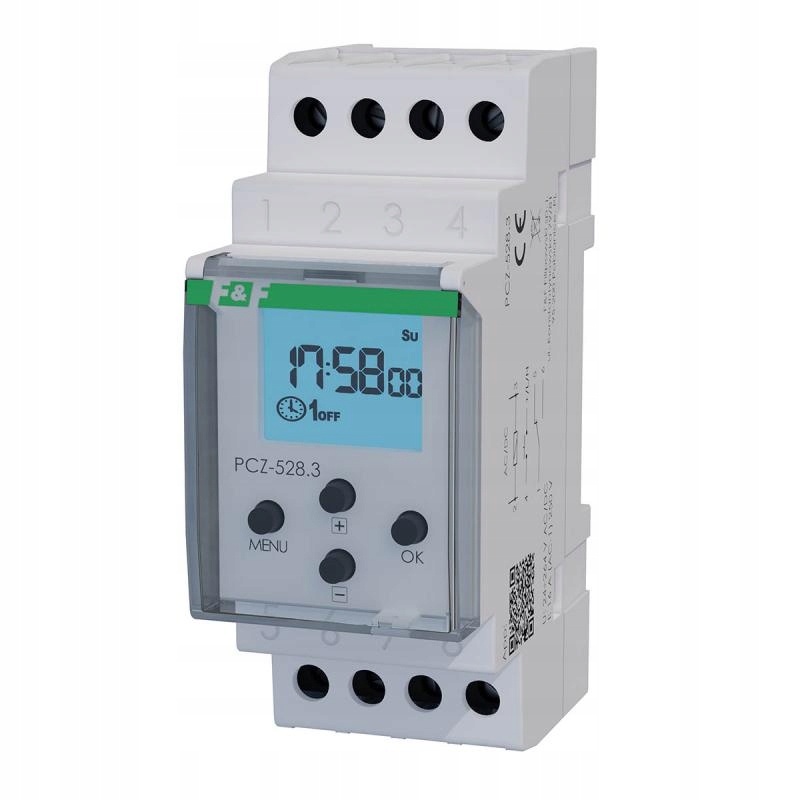

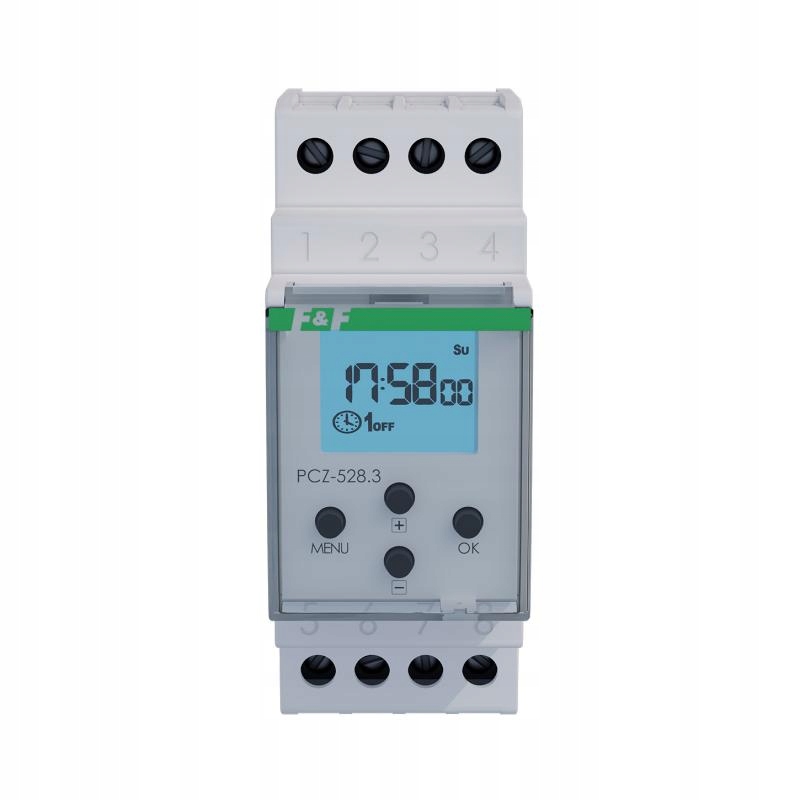

F&F, Uniwersalny zegar programowalny PCZ-528

• Typ: uniwersalny
• Napięcie zasilania: 24÷264 V AC/DC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Czas podtrzymania pracy zegara: 6 lat
• Typ baterii: 2032 (litowa)
• Dokładność wskazań zegara: 1 s
• Błąd czasu: ±1 s / 24 h
• Czas podtrzymania pracy wyświetlacza: brak
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,5 W
• Temperatura pracy: -20÷50°C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Opis produktu

Zegar sterujący PCZ-528.3 jest uniwersalnym zegarem programowalnym łączącym w sobie cechy zegara astronomicznego, tygodniowego oraz rocznego.

NOWA FUNKCJA W ZEGARZE serii 3

Działanie

Sterownik zegara PCZ-528.3 może pracować w jednym z trzech trybów pracy:

» Tryb automatyczny

Praca w trybie automatycznym polega na automatycznym przetwarzaniu wszystkich zapisanych w pamięci sterownika programów.

» Tryb półautomatyczny

Tryb półautomatyczny oznacza chwilowe przerwanie pracy w trybie automatycznym i możliwość ręcznego przełączenia styku przekaźnika w przeciwne położenie. Praca zegara w trybie półautomatycznym sygnalizowana jest mruganiem tarczy zegara na wyświetlaczu sterownika. Praca w trybie półautomatycznym zostaje przerwana w momencie aktywacji kolejnego programu pracy, po czym sterownik wraca do pracy w trybie automatycznym.

» Tryb ręczny

W trybie ręcznym ignorowana jest lista programów zapisanych w pamięci sterownika, a włączanie/wyłączanie realizowane jest ręcznie przez użytkownika. W trybie ręcznym stan przekaźnika można zmieniać naciskając krótko przycisk +/– na elewacji sterownika lub przycisk zewnętrzny podłączony do wejścia sterującego zegara.

Funkcje zegara

• 256 programów załączania/wyłączania przekaźnika;
• Każdy z programów może być wykonywany w jednym z siedmiu, zdefiniowanych w cyklu rocznym, przedziałów dat;
• Możliwość wprowadzenia do 32 dni świątecznych i wybrania które z programów wykonywane będą w święta;
• Dla każdego z programów pracy można niezależnie ustalić, czy program wykonywany będzie w cyklu godzinowym (stała godzina i minuta), czy w cyklu astronomicznym (powiązanym z położeniem słońca względem horyzontu);
• W każdym z programów astronomicznych można ustawić niezależnie przesunięcie załączenia/wyłączenia względem wybranego punktu astronomicznego (np. włącz godzinę przed zachodem słońca, wyłącz dwie godziny po zmierzchu);
• Dla każdego z programów można wybrać swobodnie w jakie dni tygodnia będzie on wykonywany;
• Możliwość zabezpieczenia nastaw zegara za pomocą kodu PIN;
• Zaawansowany licznik czasu pracy umożliwiający pomiar czasu załączenia odbiornika:
• w bieżącym dniu i miesiącu;
• miesięcznie, z ostatnich 12-tu miesięcy;
• całkowity od moment u pierwszego uruchomienia zegara.
• Pomocniczy, kasowalny, licznik czasu pracy;
• Możliwość ograniczenia sumarycznego czasu załączenia odbiornika (maksymalnie do 99999 godzin);
• Wejście sterujące umożliwiające podłączenie zewnętrznego przycisku;
• Podświetlany wyświetlacz LCD z możliwością regulacji poziomu jasności i kontrastu;
• Wymienna bateria typu 2032 podtrzymująca pracę zegara przy braku zasilania**.

Zasięg komunikacji NFC ograniczony jest do kilku centymetrów, w związku z tym do przekazania konfiguracji z aplikacji do zegara wymagane jest bezpośrednie

** W przypadku braku zasilania wewnętrzna bateria podtrzymuje wyłącznie pracę wewnętrznego zegara w taki sposób, aby nie nastąpiła utrata bieżącego czasu i daty. Przy braku zasilania wszystkie zewnętrzne funkcje zegara, takie jak: wyświetlacz, czy przekaźnik – pozostają wyłączone.

PCZ Konfigurator

• komunikacja bezprzewodowa NFC
• przygotowanie konfiguracji zegara w trybie offline (bez konieczności połączenia z zegarem)
• odczytywanie i zapisywanie konfiguracji do sterownika
• szybkie programowanie wielu sterowników za pomocą jednej konfiguracji
• odczytywanie i zapisywanie konfiguracji do pliku
• jednoznaczną identyfikację podłączonego zegara i możliwość nadawania urządzeniom własnych nazw
• automatyczne tworzenie kopii zapasowych konfiguracji. W powiązaniu z unikalnym identyfikatorem każdego zegara można łatwo przywrócić wcześniejszą konfigurację
