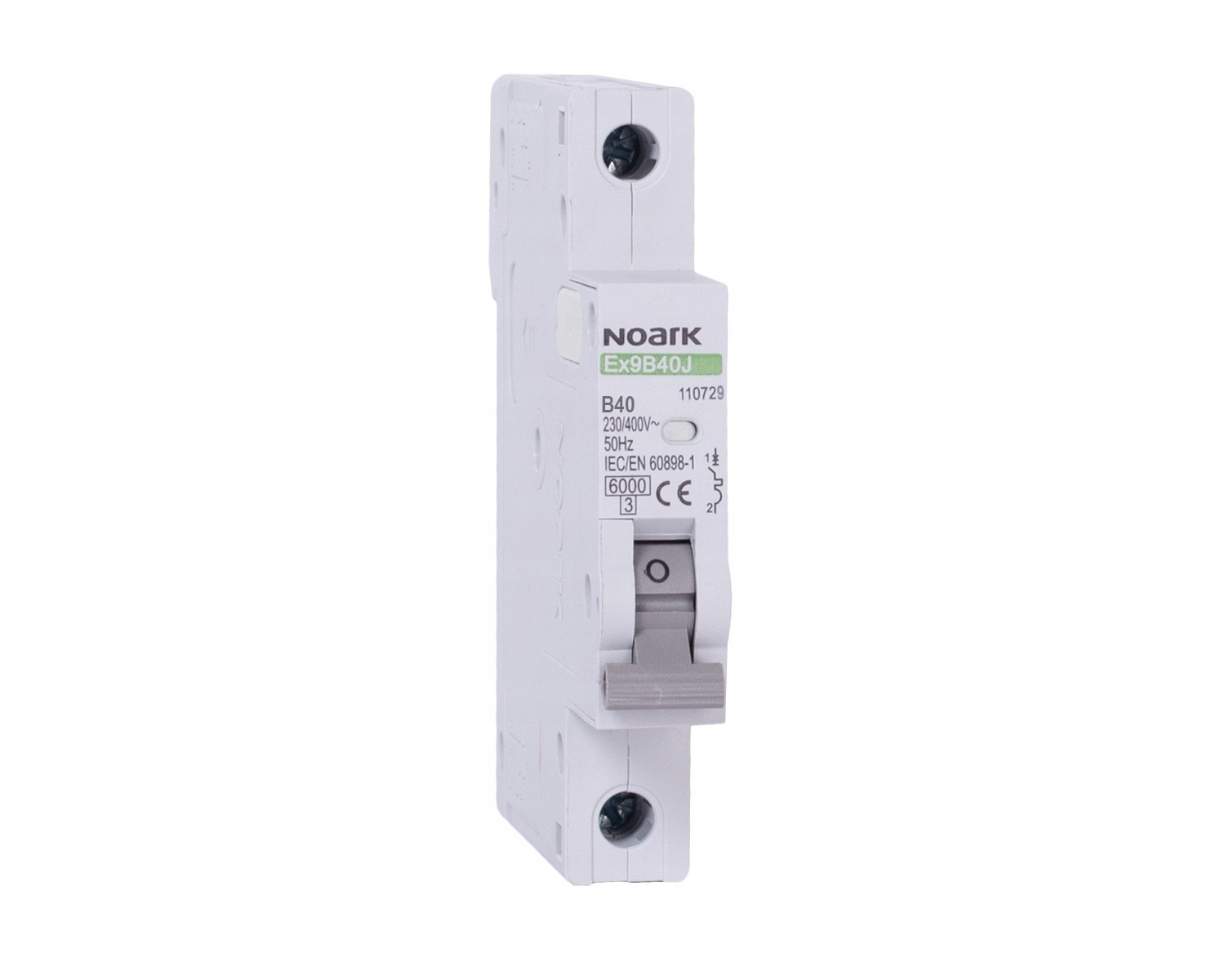

NOARK Wyłącznik nadprądowy 1P B 40A 110729 Ex9B40J

Ex9B40J 110729 to jednobiegunowy wyłącznik nadprądowy o charakterystyce wyzwalania B, prądzie znamionowym 40 A oraz znamionowej zwarciowej zdolności łączeniowej Icn 6 kA. Wyłącznik typu slim Ex9B40J przeznaczony jest do zastosowań domowych jak i komercyjnych. Szerokość wynosi 13,5 mm na biegun zamiast standardowych 18 mm. Zadaniem wyłącznika jest przerwanie ciągłości obwodu, gdy prąd przekroczy jego bezpieczną wartość Może być łączony z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi.

• Producent: Noark
• Oznaczenie handlowe: 110729
• Liczba biegunów: 1P
• Szerokość wyrażona liczbą modułów: 3/4

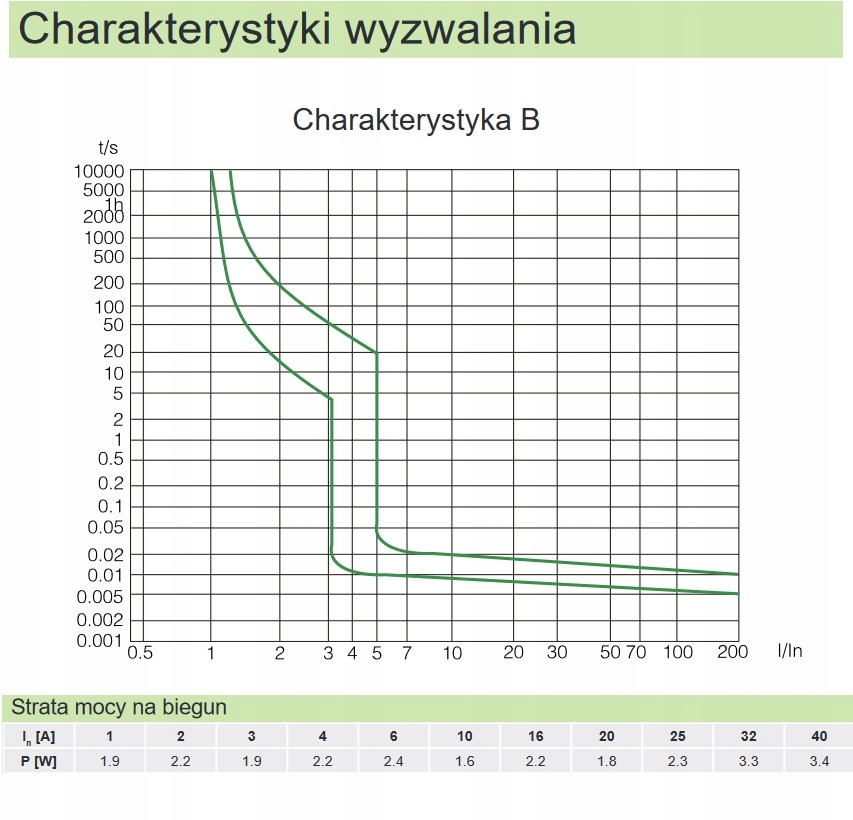

• Charakterystyka wyzwalania: B
• Prąd znamionowy In: 40 A
• Napięcie znamionowe łączeniowe Ue (AC): 240/400 V AC
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Częstotliwość: 50Hz
• Możliwość dodatkowego wyposażenia: tak
• Napięcie znamionowe udarowe Uimp: 4 kV
• Minimalne napięcie pracy Ubmin: 12 V AC/DC
• Znamionowe napięcie izolacji Ui: 690 V AC
• Trwałość mechaniczna 15 000 łączeń
• Trwałość elektryczna 10 000 łączeń
• Klasa ograniczenia energii: 3
• Kierunek zasilania: dowolny (z góry lub z dołu)
• Montaż: szyna TH-35 mm
• Zaciski: szynowe
• Przekrój zacisków przyłączeniowych: 1 — 16 mm2
• Moment dociskowy śrub zaciskowych: 1,5 Nm
• Grubość szyn łączeniowych: 0.8 — 2 mm
• Temperatura otoczenia: -25 — +70 °C
• Stopień ochrony: IP20

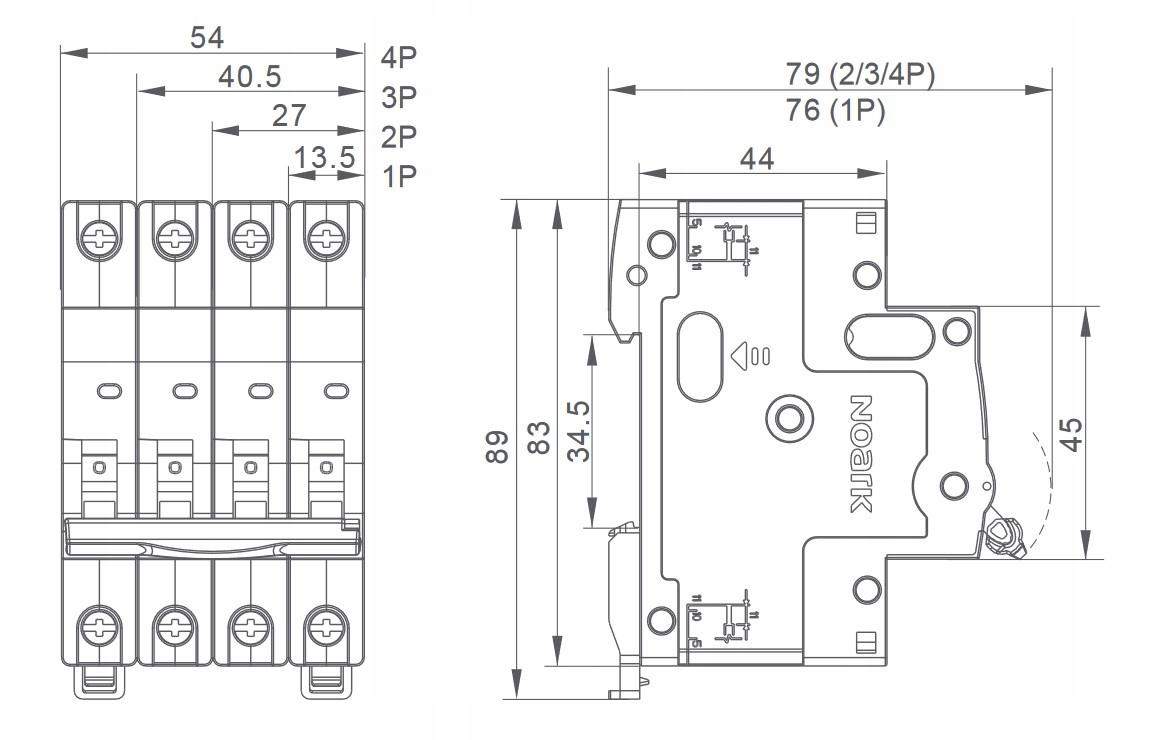

• Wymiary (szer. × wys. × gł.): 13,5 × 83 (89 z uchwytem na listwę) × 76 mm
• Certyfikaty: CE
• Normy: PN-EN 60898-1

Modułowe wyłączniki nadprądowe typu slim Ex9B40J przeznaczone są do zastosowań domowych jak i komercyjnych. Szerokość 3/4 modułu – 13.5 mm na biegun zamiast standardowych 18 mm, czyni tę serię najlepszą opcją dla instalacji wymagających dużej przestrzeni. Pomimo innych wymiarów serii wyłączników Ex9B40J, budowa urządzenia jest zbliżona do rodziny produktów Ex9B, co pozwala na zastosowanie takich samych akcesoriów. Dostępne akcesoria to wyzwalacze wzrostowe, wyzwalacze podnapięciowe i nadnapięciowe, styki pomocnicze i styki pomocnicze zadziałania. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
