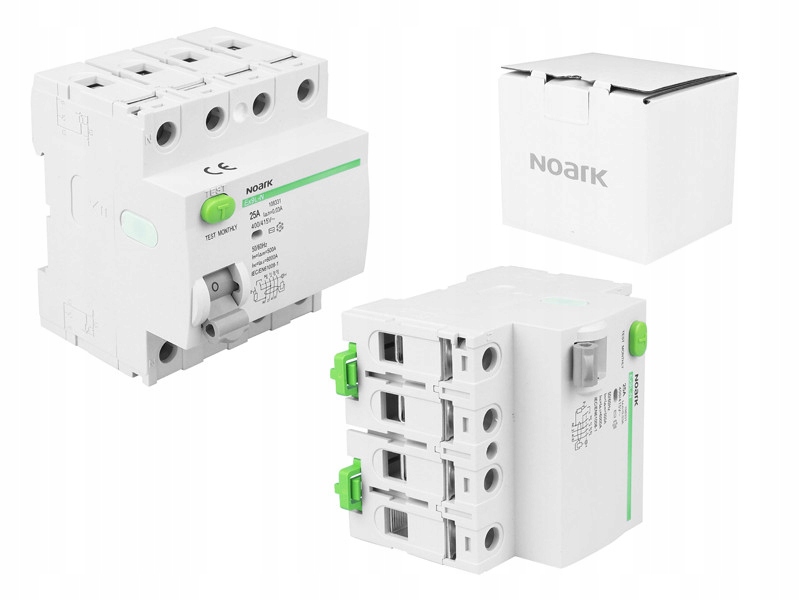

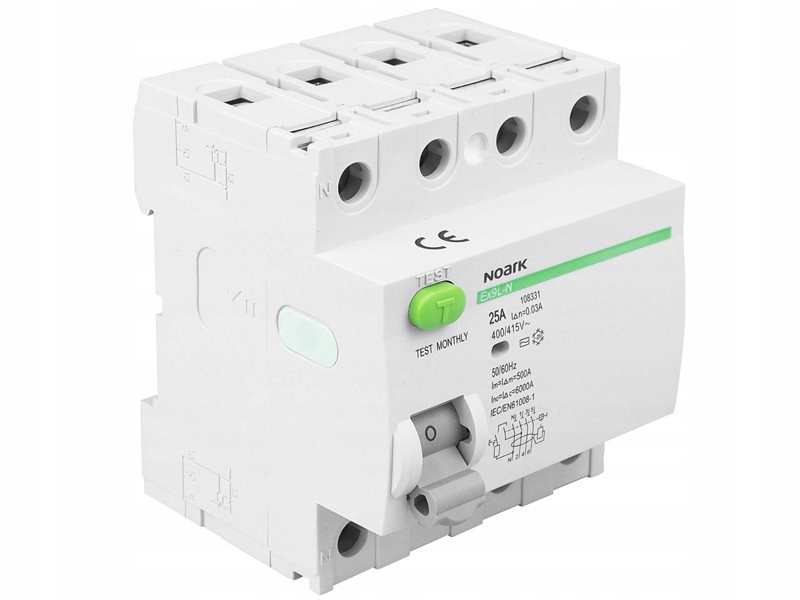

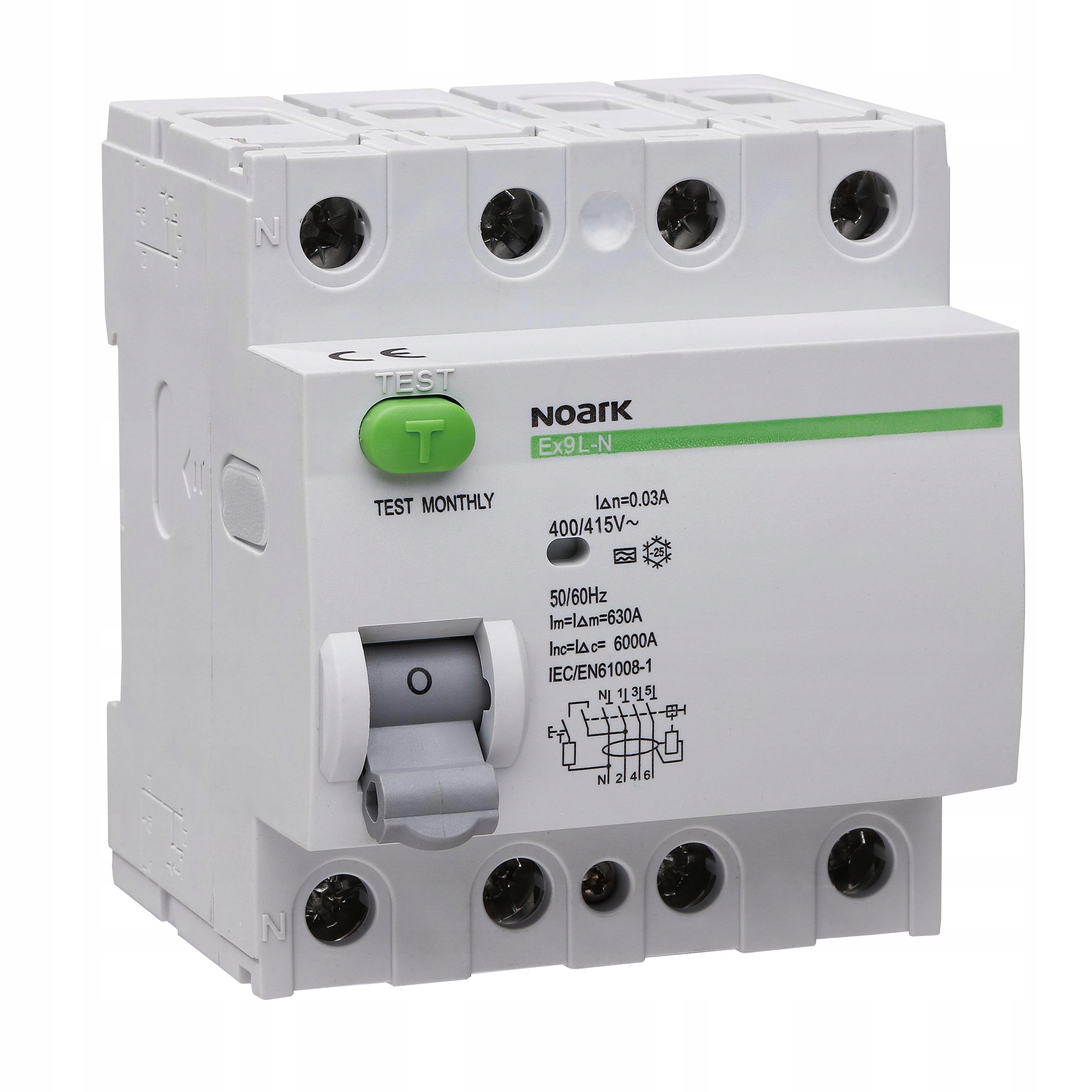

PS Wyłącznik różnicowy 4P 25 A 3-fazowy 30 mA AC

Wyłącznik różnicowy 4P, 25 A, 3-fazowy, 30 mA, AC, EU, NOARK.

Wyłączniki różnicowoprądowe Ex9L-N są przeznaczone do zastosowań domowych. Zasada działania oparta na magnesie trwałym. Domowe zastosowania

Wariant 6 kA wyłącznika różnicowoprądowego Ex9L-N przeznaczony jest głównie do mało wymagających zastosowań, takich jak ochrona podstawowa w instalacjach domowych.

Voltage independent function

Działanie oparte na magnesie trwałym zapewnia zaletę w postaci działania niezależnego od napięcia. Odpowiednie napięcie jest konieczne tylko podczas testowania RCCB za pomocą przycisku testu T. Magnetyczne wyłączniki różnicowoprądowe powinny być regularnie testowane – przynajmniej raz w miesiącu.

Marka Noark

Model

Ex9L-N

Napięcie znamionowe łączeniowe

AC 240/415 V

Min. napięcie dla funkcji wył. różnicowoprądowego

Niezależność od napięcia

Zakres napięcia dla przycisku testowego

150 — 440 V

Częstotliwość

50 Hz

Znamionowy warunkowy prąd zwarciowy

6 kA

Prąd znamionowy

25 A

Znamionowy prąd różnicowy

30 mA

Czułość

Czuły na prąd różnicowy sinusoidalny

Czas zadziałania

Bezzwłoczny

Napięcie znamionowe udarowe wytrzymywane

6 kV

Napięcie znamionowe izolacji

500 V

Wytrzymałość na udar prądowy

3000 A

Trwałość mechaniczna

20 000 łączeń

Trwałość elektryczna

4 000 łączeń

Maks. dobezp. bezpiecznikiem przed przeciążeniem

25 A gG

Maks. dobezp. bezpiecznikiem przed skutkami zwarcia

63 A gG

Znamionowa zdolność załączania i wyłączania

500 A

Kierunek zasilania

Dowolny (z góry lub z dołu)

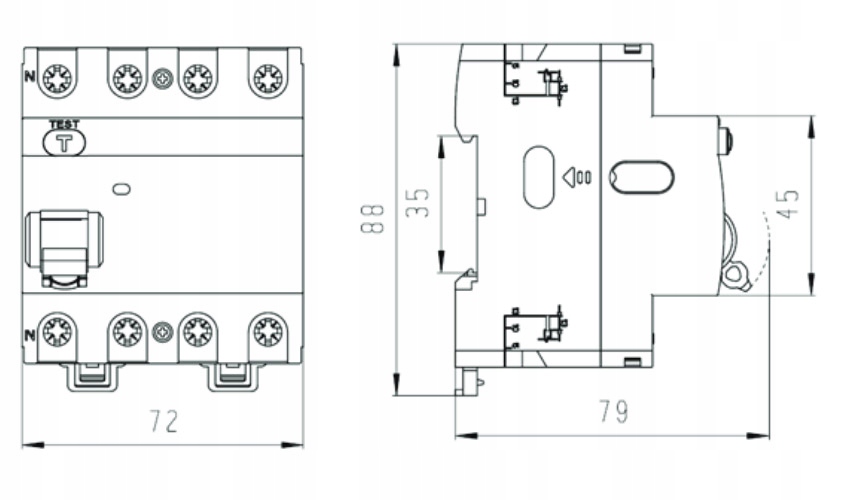

Szerokość

72 mm

Wysokość

85 mm z uchwytem na listwę

Wysokość czoła

45 mm

Montaż

Na standardowej szynie TS-35 mm

Stopień ochrony

IP20

Zaciski

Szynowe i windowe

Waga

0.4 kg
