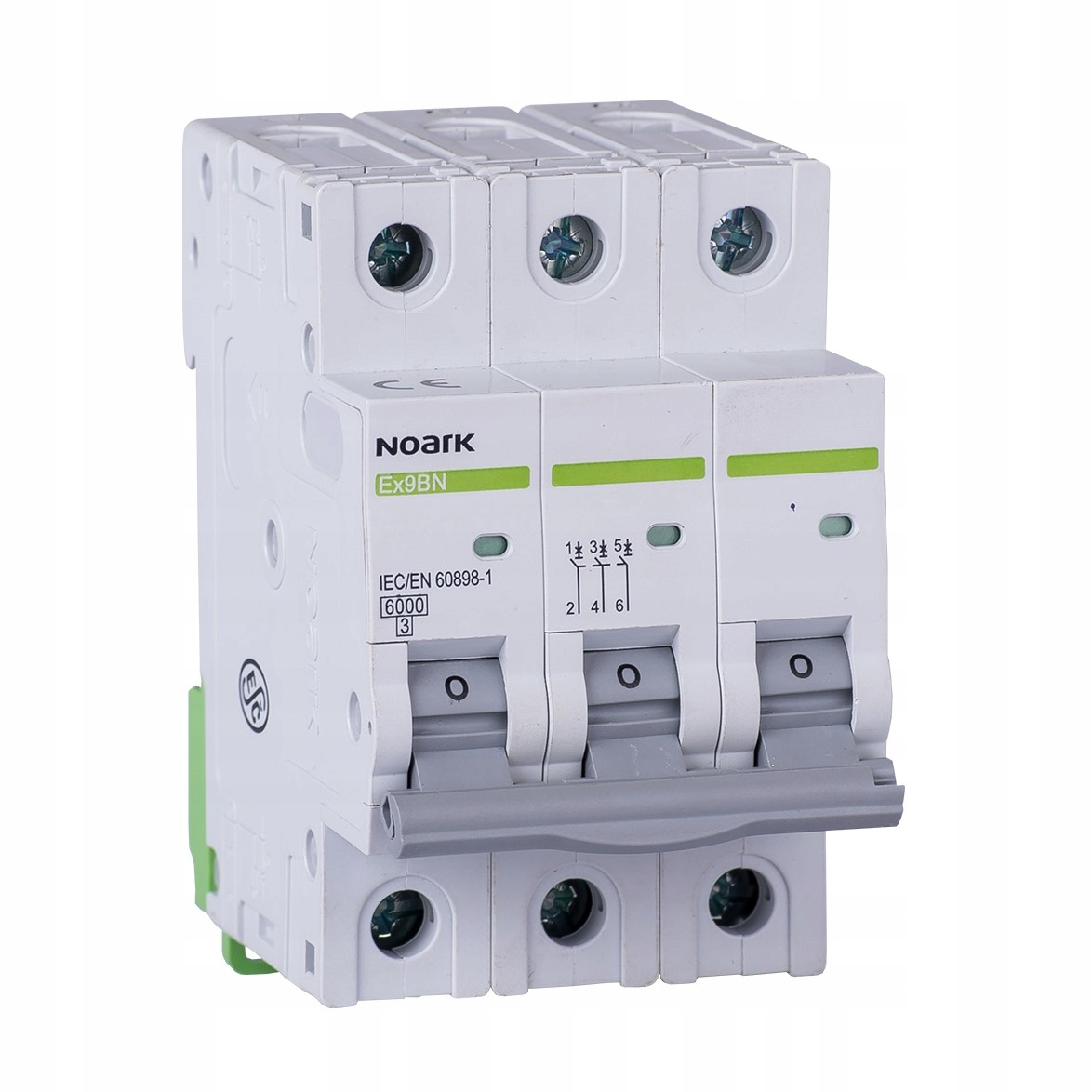

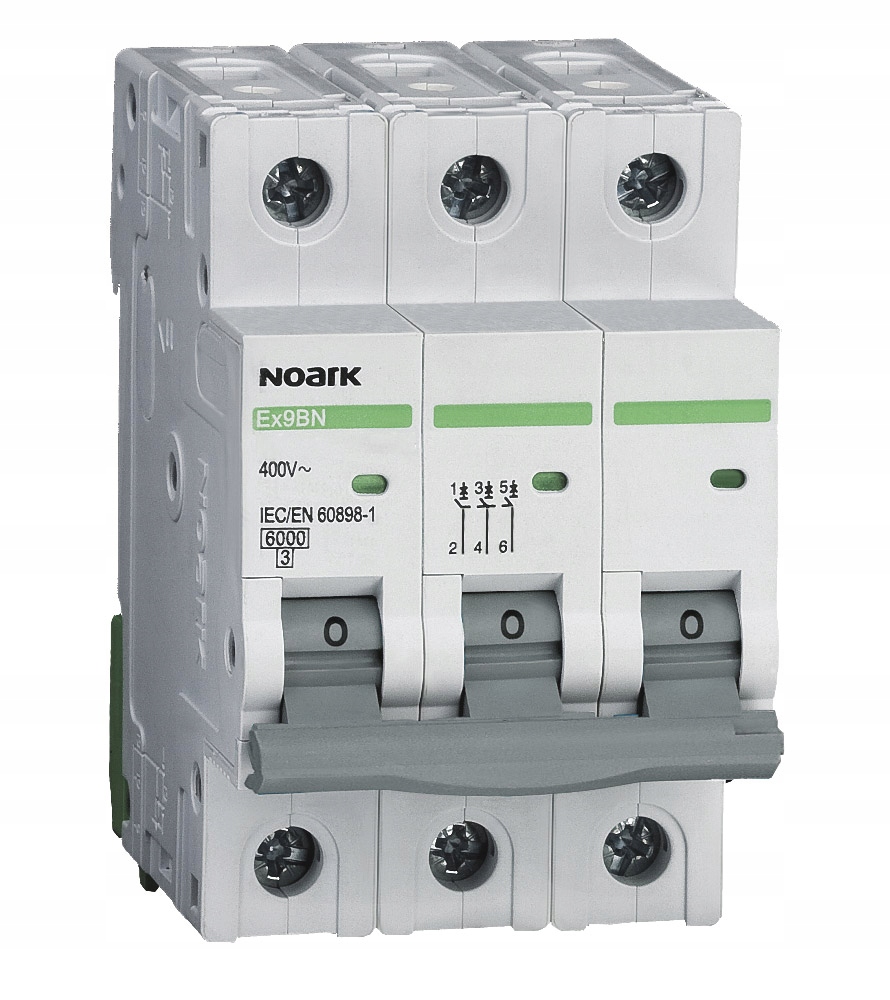

Wyłącznik nadprądowy 3-fazowy 3P C16A 6kA AC NOARK

NOARK Wyłącznik nadprądowy Ex9BN 3P C16 6kA 16A

Wyłącznik nadprądowy Ex9BN 3P C16

Kod producenta: 100143

EAN: 8592765001443

Wyłączniki nadprądowe Ex9BN są przeznaczone do zastosowań domowych i przemysłowych.

Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi.

Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie.

Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

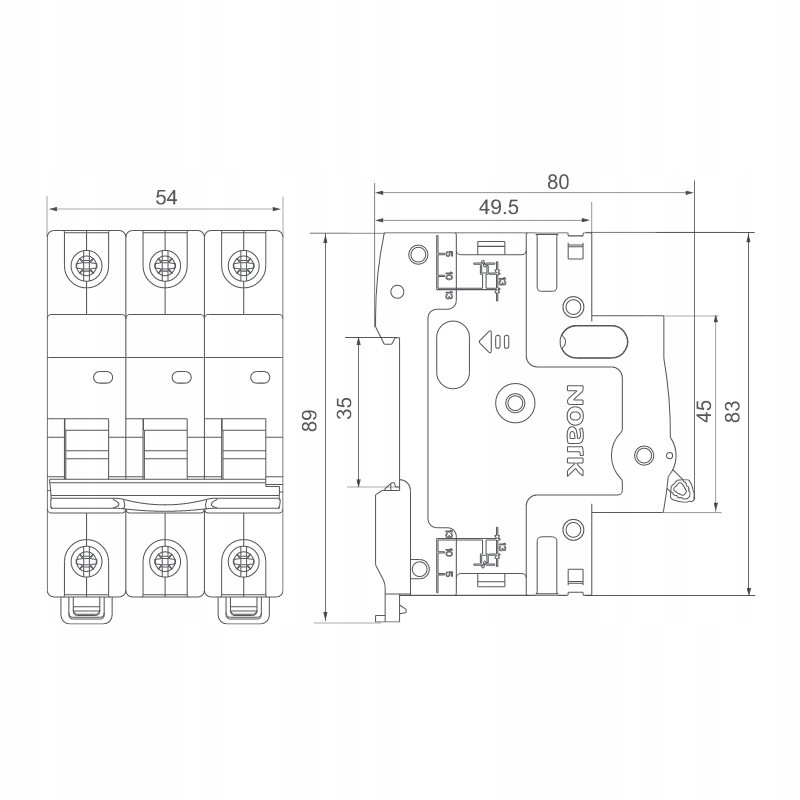

Parametry mechaniczne:

• Szerokość:18 mm (na biegun)
• Wysokość: 83 mm (89 mm z uchwytem na listwę)
• Wysokość czoła: 45 mm
• Montaż: Na szynie standardowej TH-35 mm
• Stopień ochrony: IP20
• Zaciski: Szynowe i windowe
• Przekrój zacisków przyłączeniowych: 1 — 35 mm2
• Moment dociskowy śrub zaciskowych: 2 — 3,5 Nm
• Grubość szyn łączeniowych: 0,8 — 2 mm
• Temperatura otoczenia: -30 — +70 °C
• Wysokość bezwzględna: ≤ 2000 m
• Odporność klimatyczna: ≤ 95 %
• Odporność na wilgoć i ciepło: klasa 2
• Stopień zanieczyszczenia: 3
• Klasa instalacji: III
• Waga: 0,12 kg (na biegun)

Parametry elektryczne:

• Wykonanie zgodne: IEC/EN 60898-1, IEC/EN 60947-2
• Napięcie znamionowe łączeniowe: Ue230/400 V AC
• Minimalne napięcie: 12 V AC/DC
• Częstotliwość: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Prąd znamionowy: 16A
• Charakterystyka wyzwalania: C
• Napięcie znamionowe udarowe wytrzymywane Uimp: 6 kV
• Napięcie znamionowe izolacji Ui: 690 V AC
• Trwałość mechaniczna: 20 000 łączeń
• Trwałość elektryczna: 10 000 łączeń
• Klasa ograniczenia energii: 3
• Maksymalne dobezpieczenie bezpiecznikiem: max. 125 A gG
• Kierunek zasilania: Dowolny (z góry lub z dołu)

• Stan: Nowy
• EAN: 8592765001443
• Kod producenta: 100143
• Marka: Noark
• Rodzaj: Wyłączniki nadprądowe
• Stopień ochrony: IP20
