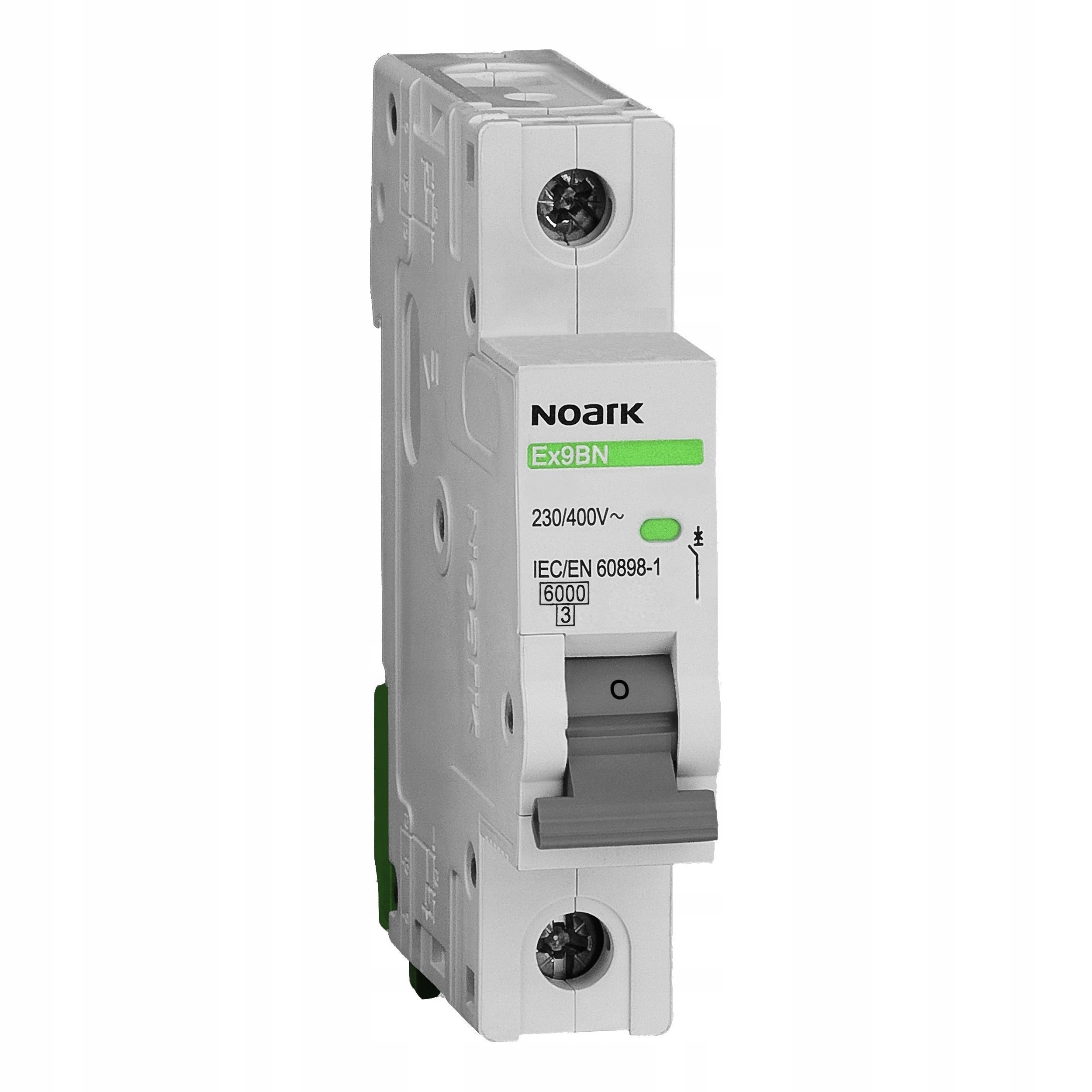

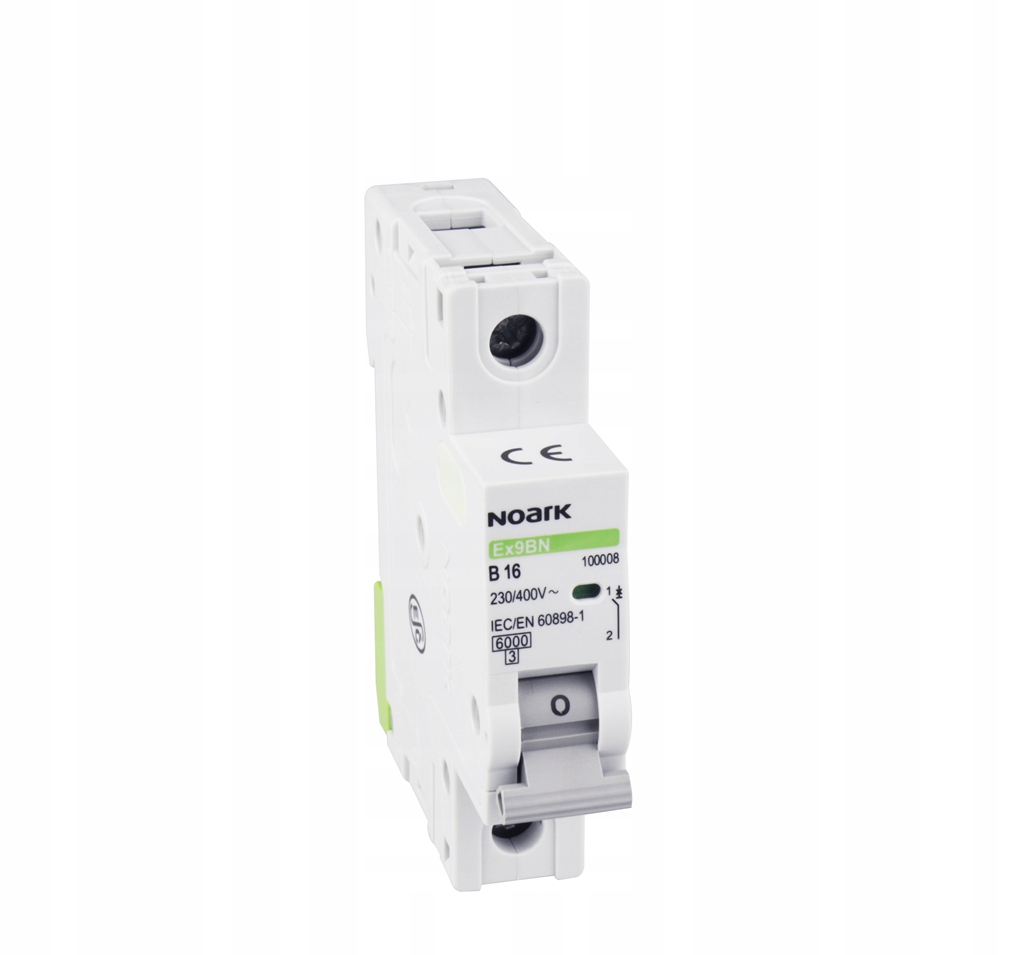

Ex9BN 1P B16 A 6kA Wyłączniki nadprądowy

Modułowe wyłączniki nadprądowe serii Ex9BN są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C, D. Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada jeden moduł – 18 mm. Charakterystyki wyzwalania: B, C, D. W odniesieniu do parametrów mechanicznych serie Ex9BH i Ex9BN są w pełni zgodne. Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

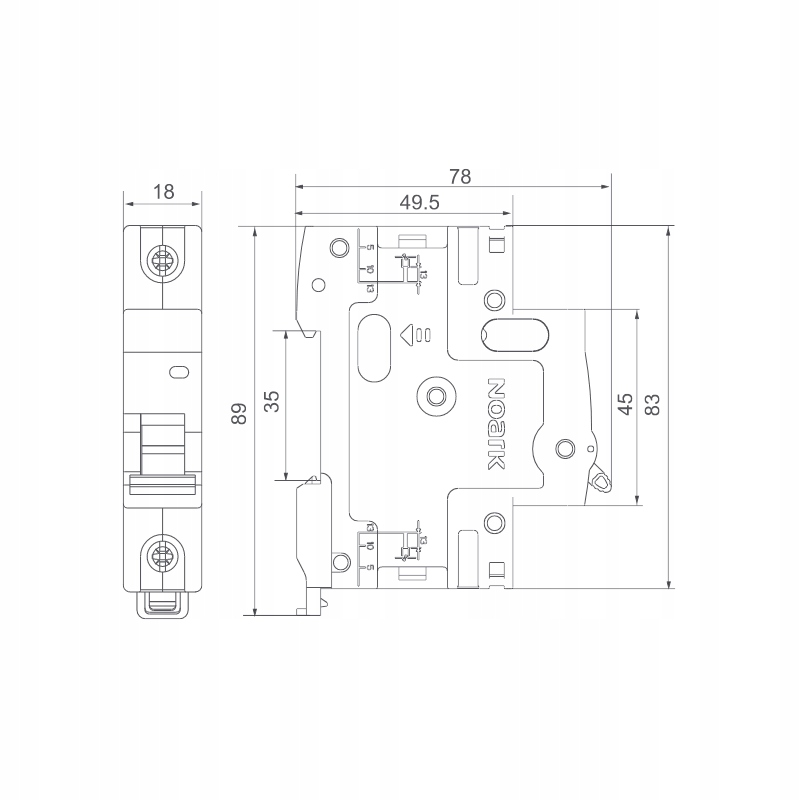

• Głębokość wbudowania 72
• Prąd znamionowy 16
• Jednocześnie rozłączany biegun N NIE
• Nadaje się do instalacji podtynkowych TAK
• Możliwość dodatkowego wyposażenia TAK
• Znamionowa zwarciowa zdolność łączeniowa Icn EN 60898 przy 230 V 6
• Stopień zanieczyszczenia 2
• Znamionowa zwarciowa zdolność łączeniowa Icu IEC 60947-2 przy 230 V 10
• Rodzaj napięcia AC
• Napięcie znamionowe 230
• Szerokość wyrażona liczbą modułów 1
• Charakterystyka wyzwalania B
• Liczba biegunów 1
• Klasa ograniczania energii 3
• Stopień ochrony (IP) IP20
• Liczba biegunów (całkowita) 1
• Kategoria przeciwprzepięciowa 3
