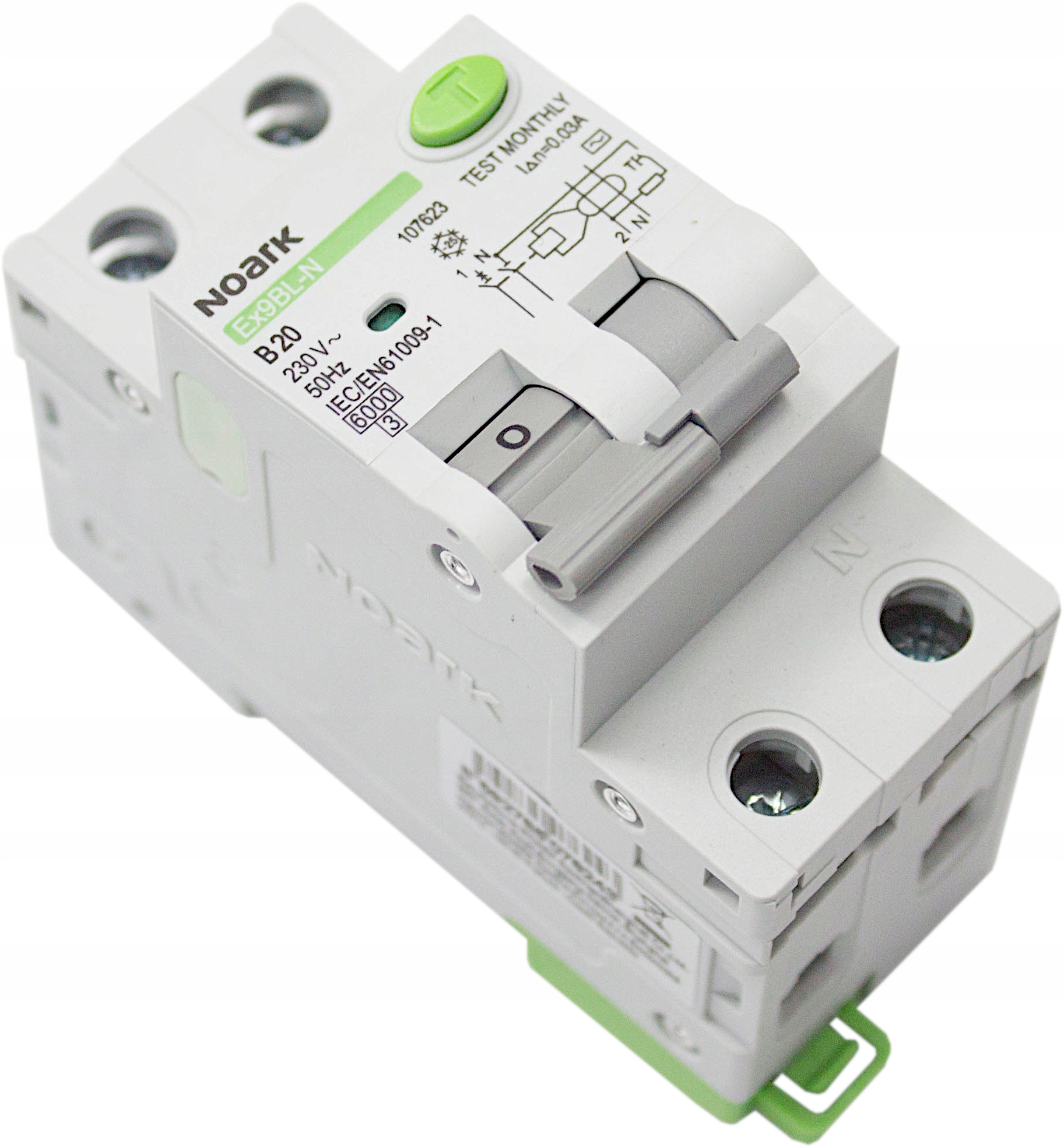

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY Z CZŁONEM NADPRĄDOWYM B20 30MA

NOARK 107623

(JEDNOFAZOWY)

DANE TECHNICZNE:

Prąd znamionowy – 20A

Liczba biegunów – 2P

Charakterystyka – B

Napięcie znamionowe – 230 V

Napięcie izolacji – 500 V

Częstotliwość – 50/60 Hz

Znamionowy prąd różnicowy – 30 mA

Wytrzymałość zwarciowa – 4500 A

Czas wyzwolenia – 0,1 s

Odporność na udar napięciowy – 6000 V

Trwałość mechaniczna i elektryczna – 4000 cykli

Wskaźnik wyzwolenia – TAK

Stopień ochrony – IP 20

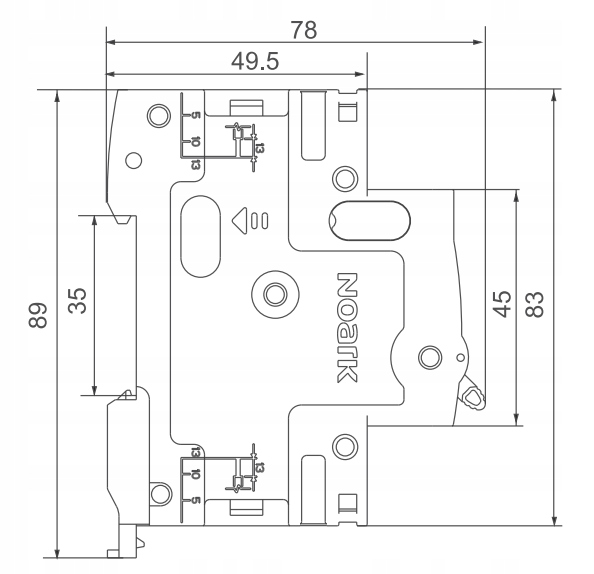

WYMIARY:

Wysokość – 89mm

Szerokość – 36mm

Głębokość – 78mm

Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym dostępne są dla wytrzymałości zwarciowej 10 kA dla serii Ex9BL-H oraz 6 kA dla serii Ex9BL-N. Urządzenia spełniają wymagania normy IEC/EN 61009. Takie rozwiązania ochronne są przeznaczone do użytku domowego oraz zastosowań przemysłowych. Pozwalają one ograniczyć przestrzeń montażową w porównaniu z osobnym stosowaniem tradycyjnych wyłączników różnicowoprądowych oraz oddzielnych wyłączników nadprądowych. Seria Ex9BL jest dostępna dla prądów znamionowych od 6 do 40 A, charakterystyki wyzwalania B oraz C. Parametry urządzeń są określane przez znamionowy prąd różnicowy o wartości 30, 100 oraz 300 mA oraz czułości AC i A. Ze względu na wytrzymałość zwarciową o wartości 10 kA (-H) oraz 6 kA (-N) są one przeznaczone do wszystkich aplikacji, w tym do tych najbardziej wymagających.

MONTAŻ RÓŻNICÓWKI NA SZYNĘ TH 35mm
