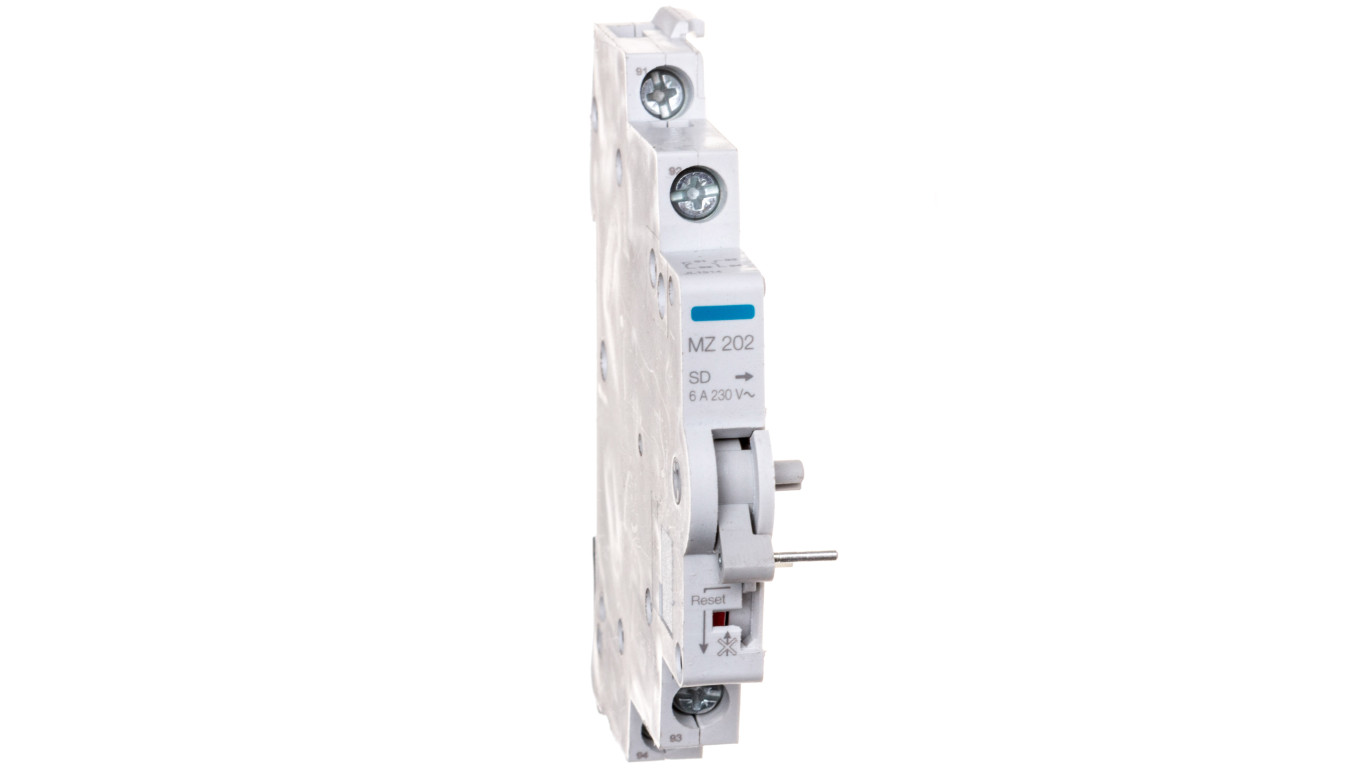

Styk sygnalizacyjny 230V 6A 1Z+1R do wyłącznika MZ202 HAGER

Uniwersalny moduł styków sygnalizacyjnych, przeznaczony do montażu na bokach wyłączników nadprądowych (MCB), różnicowoprądowych nadprądowych (RCBO) oraz innych aparatów modułowych w rozdzielnicy. Umożliwia zdalną sygnalizację stanu wyłącznika (załączony/wyłączony) lub sterowanie innymi obwodami (np. lampką kontrolną, przekaźnikiem) poprzez parę niezależnych styków: jeden normalnie otwarty (NO) i jeden normalnie zamknięty (NC).

Styk sygnalizacyjny odzwierciedla mechanicznie położenie dźwigni głównego aparatu. Dzięki konstrukcji „montaż na click” instalacja jest niezwykle prosta i szybka – nie wymaga narzędzi, wystarczy wsunąć moduł na bok wyłącznika aż do usłyszenia charakterystycznego kliknięcia. Pozwala to na łatwą rozbudowę funkcjonalności istniejącej rozdzielnicy bez ingerencji w okablowanie główne.

SPECYFIKACJA:

• Model: MZ202
• Typ: Styk sygnalizacyjny boczny (auxiliary contact)
• Zestaw styków: 1 NO (normalnie otwarty) + 1 NC (normalnie zamknięty)
• Prąd termiczny (Ith): 6A
• Napięcie izolacji (Ui): 4000V
• Montaż: Na click (zacisk boczny) na aparat modułowy MCB/RCBO
• Szerokość modułowa: 0,5 modułu (9 mm)
• Podłączenie przewodów: Zaciski śrubowe
• Przekrój przewodów: do 10 mm² (sztywny), do 6 mm² (giętki)
• Trwałość mechaniczna: 12 000 cykli
• Trwałość elektryczna: 6 000 cykli
• Temperatura pracy: -25°C do +60°C
• Moc strat: 0,20 W
• Wymiary (szer. x gł.): 9 mm x 68 mm
• Zgodność: RoHS
