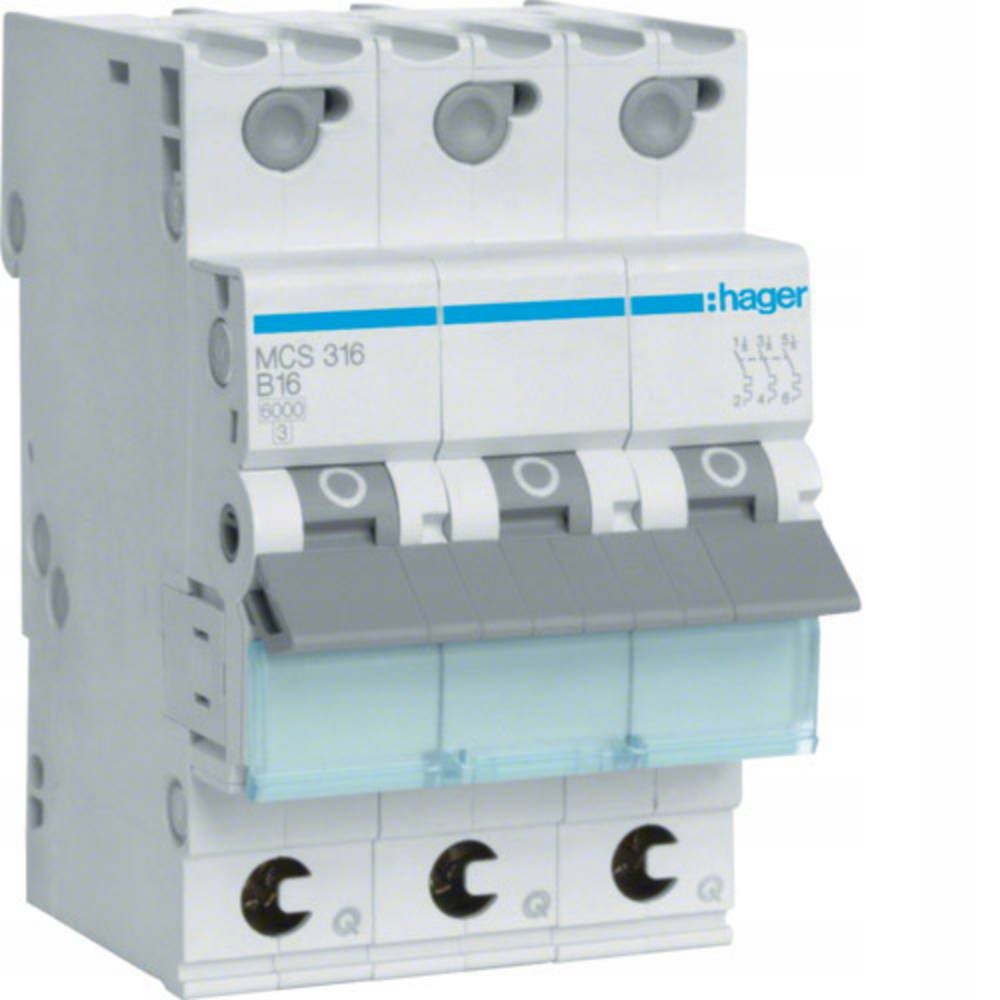

Wyłącznik nadprądowy 6kA C 3-biegunowy 16A QuickConnect Hager MCS316

Konstrukcja

• Liczba biegunów chronionych: 3
• Liczba biegunów: 3 P
• Układ biegunów: 3 P
• Charakterystyka wyzwalania: C

Charakterystyka elektryczna

• Częstotliwość: 50/60 Hz
• Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
• Typ napięcia zasilającego: AC

Napięcie

• Znamionowe napięcie udarowe wytrzymywane Uimp: 4000 V

Prąd

• Znam. zdolność wyłącz. zwarciowego Icn poniżej 400V AC zgodnie z IEC 60898-1: 6 kA
• Prąd znamionowy wyłączalny zwarciowy roboczy Ics: 6 kA
• Zdolność wyłączania 415V (NF EN 60947-2): 6 kA
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego: 5/10 In
• Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego: 1,13/1,45 In

Prąd / Temperatura

• Prąd znamionowy w temperaturze -15°C: 20,12 A
• Prąd znamionowy w temperaturze -20°C: 20,53 A
• Prąd znamionowy w temperaturze 0°C: 18,85 A
• Prąd znamionowy w temperaturze 10°C: 17,95 A
• Prąd znamionowy w temperaturze -10°C: 19,71 A
• Prąd znamionowy w temperaturze 15°C: 17,48 A
• Prąd znamionowy w temperaturze 20°C: 17 A
• Prąd znamionowy w temperaturze 25°C: 16,51 A
• Prąd znamionowy w temperaturze -25°C: 20,93 A
• Prąd znamionowy w temperaturze 30°C: 16 A
• Prąd znamionowy w temperaturze 35°C: 15,47 A
• Prąd znamionowy w temperaturze 40°C: 14,93 A
• Prąd znamionowy w temperaturze 45°C: 14,37 A
• Prąd znamionowy w temperaturze 5°C: 18,4 A
• Prąd znamionowy w temperaturze -5°C: 19,28 A
• Prąd znamionowy w temperaturze 50°C: 13,78 A
• Prąd znamionowy w temperaturze 55°C: 13,16 A
• Prąd znamionowy w temperaturze 60°C: 12,52 A
• Prąd znamionowy w temperaturze 65°C: 11,84 A
• Prąd znamionowy w temperaturze 70°C: 11,12 A

Współczynnik korekcyjny prądu

• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz: 1,1
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz: 1,2
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz: 1,5
• Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz: 1
• Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie: 1
• Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie: 0,95
• Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie: 0,9
• Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie: 0,85

Selektywność

• Min. wartość prądu znam. zab. topik. aM upstream dla selektywności zwarciowej: 20 A
• Min. wartość prądu znam. zab. topik. gL upstream dla selektywności zwarciowej: 25 A
• Maks. wartość prądu znam. zab. topik. aM downstream dla selektywności zwarciowej: 4 A
• Maks. wartość prądu znam. zab. topik. gL downstream dla selektywności zwarciowej: 10 A

Moc

• Straty mocy na biegun dla prądu znamionowego: 2,14 W
• Maksymalna strata mocy na biegun zgodnie ze standardem: 3,5 W
• Całkowite straty mocy dla prądu znamionowego: 6,99 W

Wytrzymałość

• Wytrzymałość elektryczna (liczba cykli): Wytrzymałość mechaniczna (liczba cykli):
• 4000: 20000

Wymiary

• Głębokość produktu: 70 mm
• Wysokość produktu: 83,4 mm
• Szerokość produktu: 52,5 mm

Instalacja / Montaż

• Przystosowany do montażu podtynkowego: tak

Podłączenie

• Pojemność zacisku wyjściowego SSK dla przewodu elastycznego (linka): 1,5/4 mm²
• Pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1/25 mm²
• Pojemność zacisku wejściowego dla przewodu elastycznego (linka): 1/25 mm²
• Przekrój przyłącza wyjścia SSK, przy masywnym kablu: 1,5/4 mm²
• Pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1/35 mm²
• Pojemność zacisku wejściowego dla przewodu sztywnego (drut): 1/35 mm²
• Szyna fazowa z zaciskiem dostępowym zgodność: KDNxxx
• Rodzaj przyłącza: Quick Connect

Wyposażenie

• Quick Connect: tak

Norma

• Norma: Dyrektywa europejska WEEE:
• EN 60898-1: dotyczy

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Stopień zanieczyszczenia zgodnie z IEC 60664 / IEC 60947-2.: Klasa ograniczenia energii I²t.:
• 2: 3
