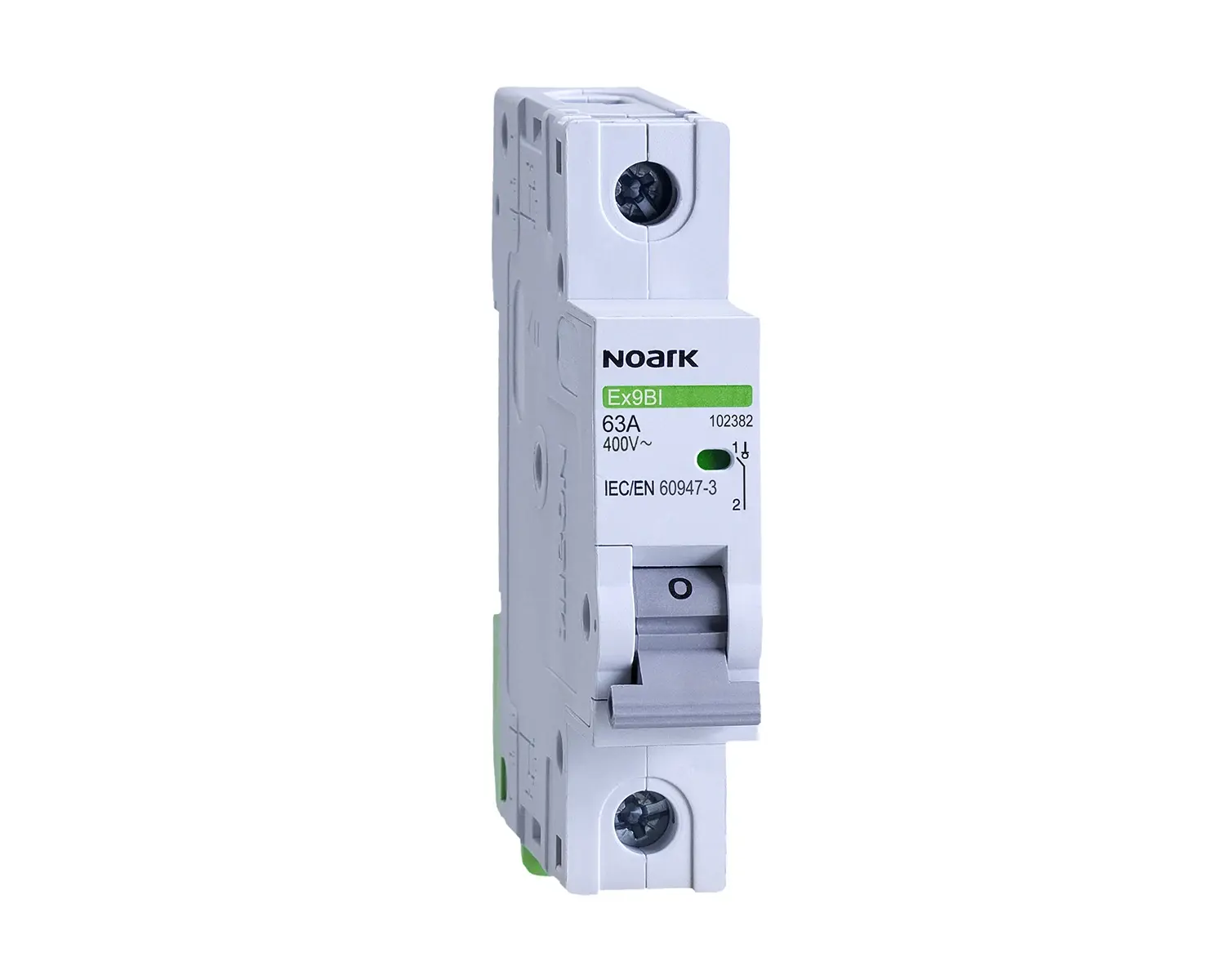

Rozłącznik izolacyjny 1P 63A Ex9BI 1 moduł 1 biegun Ex9BI 102382 NOARK

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi. Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX – odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.

SPECYFIKACJA:

• Funkcja przełączająca: Wyłącznik
• Liczba styków zwiernych: 1
• Liczba styków rozwiernych: 0
• Liczba styków przełącznych: 0
• Liczba biegunów: 1
• Prąd znamionowy [A]: 63
• Napięcie znamionowe [V]: 230
• Znamionowa zdolność łączeniowa [kA]: 1.5
• Wytrzymałość zwarciowa (Icw) [kA]: 1.00
• Rodzaj napięcia: AC
• Wymuszone otwarcie styków (zgodnie z DIN VDE 0113): Tak
• Z lampką sygnalizacyjną: Nie
• Kolor klosza: Szary
• Szerokość wyrażona liczbą modułów: 1
• Głębokość wbudowania [mm]: 77.5
• Stopień ochrony (IP): IP20
• Straty mocy [W]: 4
