Listwa łączeniowa 2×11, 125a/500v /blok/

Blok rozdzielczy 2×11 zacisków montowany na szynę DIN

PAWBOL E.4074

• Łączna liczba zacisków: 22
• Liczba biegunów: 2
• Rodzaj połączenia: Śrubowy
• Liczba zacisków: 2,5 – 35 mm2: 4
• Liczba zacisków 1,5 – 25 mm2: 4
• Liczba zacisków 1,5 – 10 mm2: 14

Na każdej szynie znajdują się otwory montażowe o różnych średnicach pozwalające na wygodne podłączenie grubszych i cieńszych żył.

Dzięki temu do bloku możemy łatwo podłączyć przewód zasilający o przekroju na przykład 25mm2 i rozdzielić zasilanie na przewody odpływające o mniejszych przekrojach np. 6mm2.

Dane techniczne:

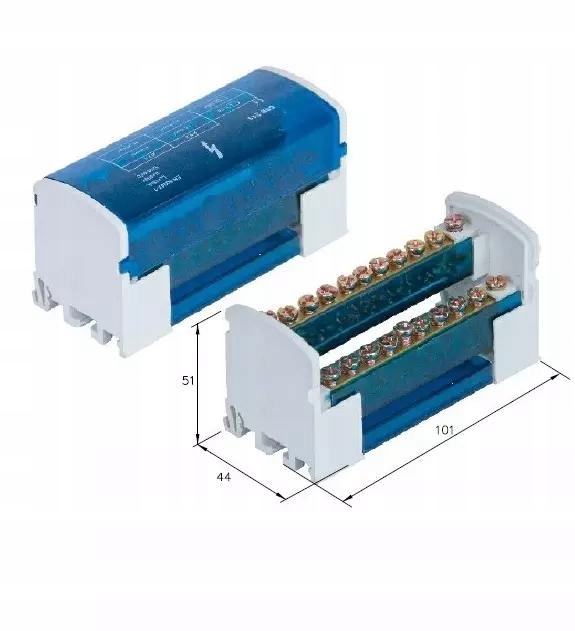

• Długość: 101 mm
• Szerokość: 44 mm
• Wysokość: 51 mm
• Prąd znamionowy: 160 A
• Napięcie znamionowe: 500 V
• Osłona izolacyjna przed dotykiem: Tak
• Możliwość montażu na szynie TH35: Tak

Blok rozdzielczy to ciągle niedoceniany element większych rozdzielni, a szkoda, bo pozwala na uporządkowane, szybkie i wygodne rozdzielenie zasilania pomiędzy różne obwody zasilające.

Kolejnym i istotnym argumentem przemawiającym za stosowaniem bloków rozdzielczych jest możliwość trwałego i łatwego podłączania zarówno przewodów typu drut (DY), jak i linka (LGY).

Dla względów bezpieczeństwa bloki wyposażone są w osłony, które zamyka się po montażu przewodów, zabezpieczające przed przypadkowym kontaktem z szynami zasilającymi.
