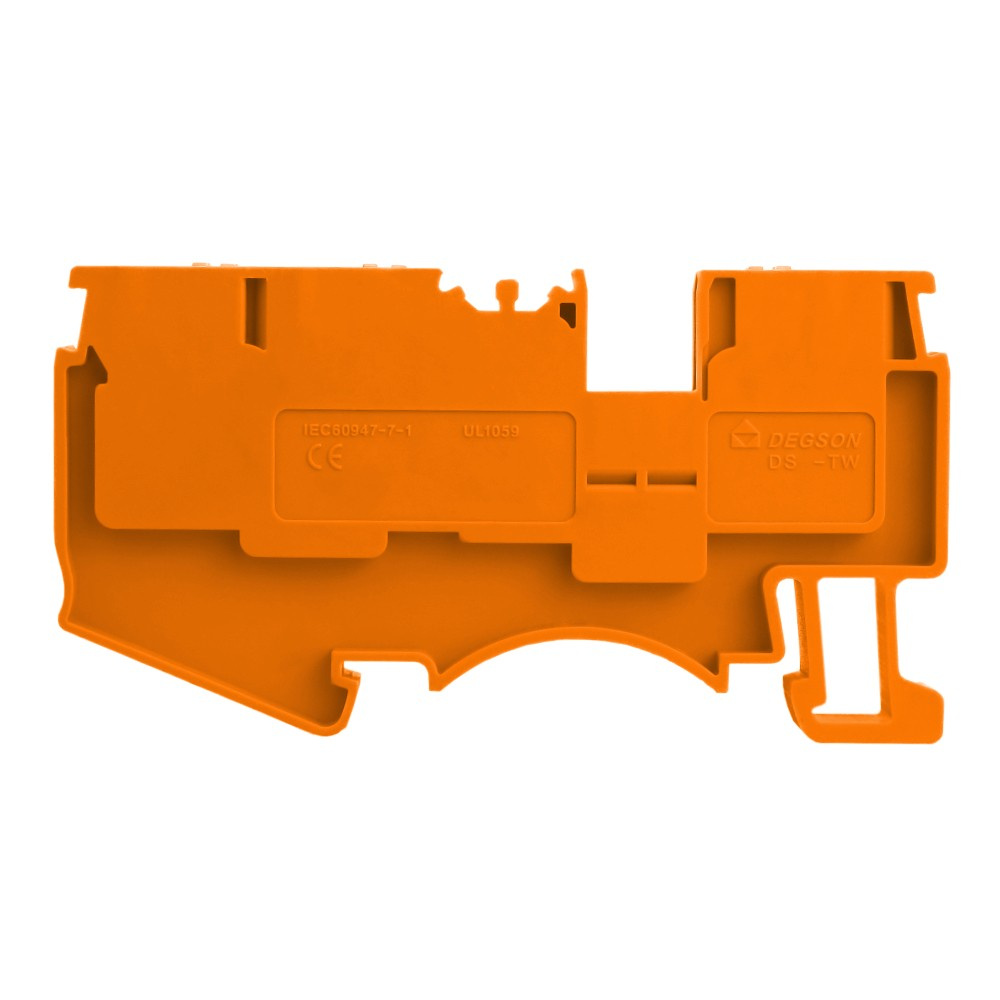

Złączka szynowa 4mm2 DS4 TW
3-przewodowa pomarańczowa, zacisk Push-in

⭐⭐⭐⭐⭐

Instalacja elektryczna złożona z wielu przewodów musi zapewniać ciągłość przepływu prądu w obwodzie. Złączki przelotowe są montowane na szynie DIN TH/TS 35 i umożliwiają łączenie przewodów oraz ich mostkowanie. Złączki szynowe serii DS4 TW umożliwiają łączenie przewodów o przekroju 0.2 – 4mm2 (24 – 10 AWG) przy pomocy zacisków Push-in. Obudowy złączek zostały wykonane z wysokojakościowych tworzyw sztucznych PA66 oraz UL94V-0. Wszystkie elementy metalowe w złączce zostały wykonane z powlekanego stopu miedzi. Złączki szynowe przeszły wiele testów potwierdzających ich jakość i wytrzymałość. Złączka szynowa 3-przewodowa 1-piętrowa umożliwia łączenie trzech przewodów na jednym biegunie.

➡️ Cechy złączki szynowej DS 4 TW:

✔️ zaciski sprężynowe Push-in

✔️ umożliwia łączenie trzech przewodów na jednym biegunie

✔️ napięcie znamionowe 800 V

✔️ prąd znamionowy 32 A

✔️ przekrój przewodów 0,2 – 4 mm2 (24 – 10 AWG)

✔️ kolor pomarańczowy

✔️ wysokiej jakości materiał

Właściwości klem zaciskowych	z blokadą Push-in
złącze (komponenty)	zacisk push-in
połączenie	złącze wtykowe
typ złączki	szynowa
ilość torów	1
ilość zacisków	3
montaż na szynie DIN 35	tak
montaż elektryczny	zacisk sprężynowy
wykonanie	klatka z wysokogatunkowej stali
maksymalne pole przekroju poprzecznego przewodu elastycznego	4mm2
napięcie znamionowe	800V
znamionowe napięcie udarowe	8 kV
prąd znamionowy	32A
zasięg drutu	24 – 10 AWG 0.2 – 4mm2
długość zdejmowania izolacji	10-12 mm
temperatura pracy	od -40℃ do + 105℃

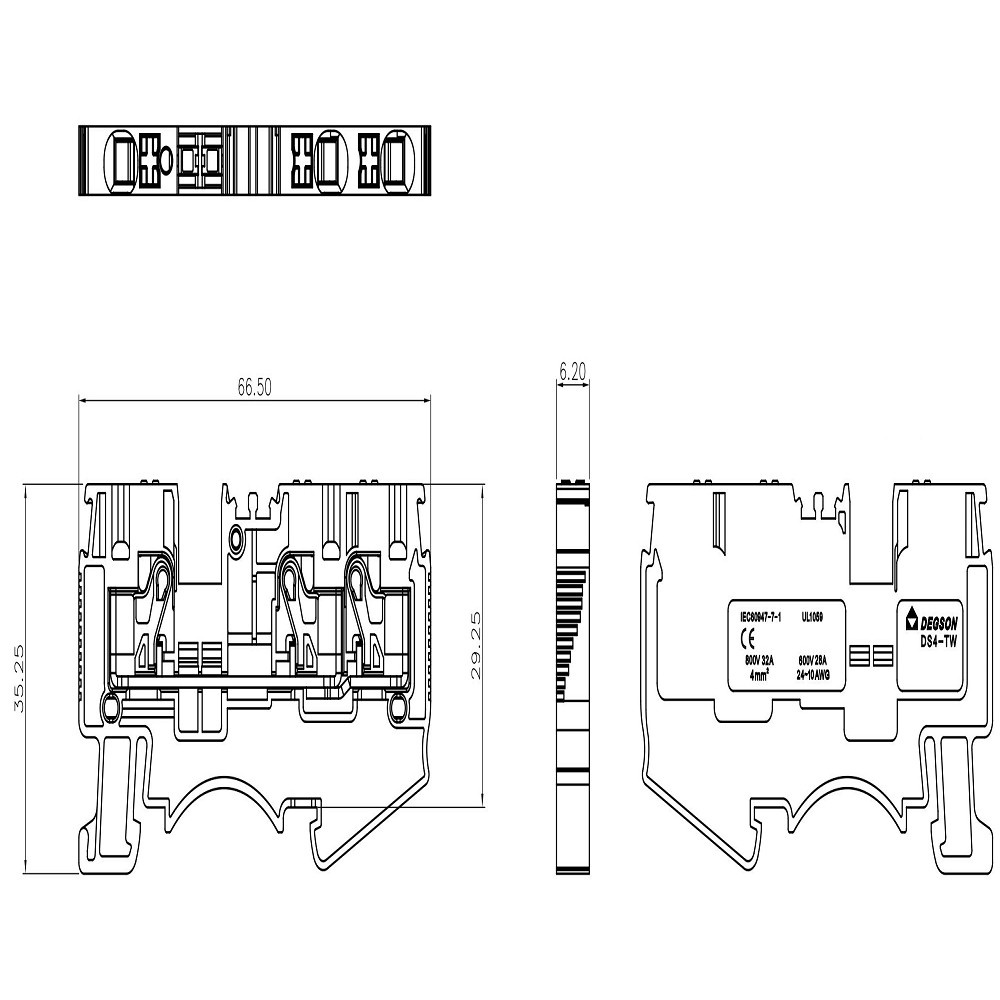

wymiary
podstawowy kolor złącza	pomarańczowy
deklaracja zgodności CE	tak
dyrektywa RoHs	tak
akcesoria	Oznaczniki na złączki – ZB6-10P Płytka końcowa – D-DS4-TW-01P Mostek wtykowy – DFB4-02P DOSTĘPNE NA NASZYCH AUKCJACH
Symbol	DS4-TW-01P-15-00AH
