Wyłącznik nadprądowy SLIM 3P B25A 6kA AC NOARK

Wyłączniki nadprądowe typu slim Ex9B40J przeznaczone są do zastosowań domowych jak i komercyjnych. Szerokość 3/4 modułu – 13.5 mm na biegun zamiast standardowych 18 mm, czyni tę serię najlepszą opcją dla instalacji wymagających dużej przestrzeni. Pomimo innych wymiarów serii wyłączników Ex9B40J, budowa urządzenia jest zbliżona do rodziny produktów Ex9B, co pozwala na zastosowanie takich samych akcesoriów. Dostępne akcesoria to wyzwalacze wzrostowe, wyzwalacze podnapięciowe i nadnapięciowe, styki pomocnicze i styki pomocnicze zadziałania. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.

SPECYFIKACJA:

Kolor produktu: jasnoszary
Oznaczenie handlowe: 110749
Liczba biegunów: 1P
Liczba modułów 13,5mm: 3
Charakterystyka: B
Prąd znamionowy In: 25A
Znamionowa zwarciowa zdolność łączeniowa Icn: 6 kA
Napięcie znamionowe łączeniowe Ue (AC): 230/400 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 4 kV
Minimalne napięcie pracy Ubmin: 12 V AC/DC
Znamionowe napięcie izolacji Ui: 690 V
Montaż: szyna 35 mm (TH35/DIN)
Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe
Maks. przekrój przewodów podłączeniowych: 16 mm²
Stopień ochrony: IP20
Temperatura pracy: -25°C ÷ +70°C

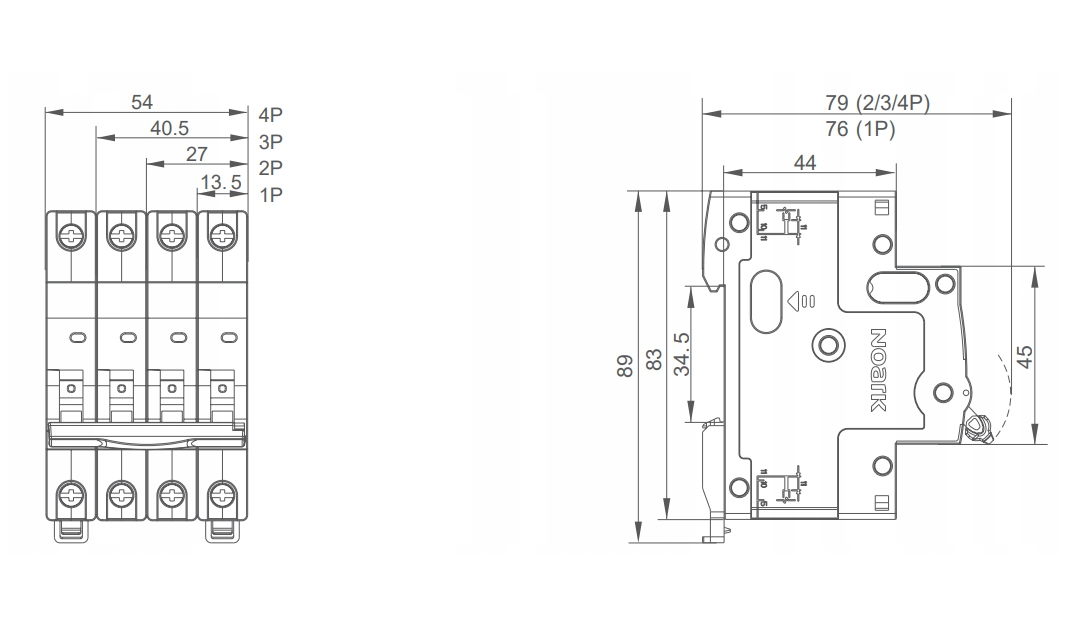

Wymiary (szer. × wys. × gł.): 40,5×83×78 mm
Certyfikaty: CE
Normy: PN-EN 60898-1, IEC/EN 60947-2

CHARAKTERYSTYKA SERII:

Modułowe wyłączniki nadprądowe serii Ex9B40J są uniwersalnymi urządzeniami dla wszystkich typów aplikacji spełniających wysokie wymagania norm do użytku domowego zgodnie z EN 60898 w zakresie prądów znamionowych od 1 do 63 A. Znamionowa zwarciowa zdolność łączeniowa Icn wynosi 6kA. W każdym przypadku Icn odnosi się do wszystkich wersji wyłączników, tj. do prądu znamionowego do 63 A i charakterystyk wyzwalania B, C.

Wyłączniki nadprądowe serii Ex9BH dostępne są w wykonaniach 1, 1+N, 2, 3, 3+N, 4 -biegunowych, gdzie szerokości bieguna odpowiada 3/4 modułu– 13,5 mm. Charakterystyki wyzwalania: B, C.

W odniesieniu do parametrów mechanicznych serie Ex9B40J i Ex9BN są w pełni zgodne.

Mogą być łączone z szeroką gamą akcesoriów, w tym ze stykami pomocniczymi, stykami pomocniczymi zadziałania, wyzwalaczami wzrostowymi, podnapięciowymi oraz nadnapięciowymi lub blokami różnicowoprądowymi. Możliwe jest tworzenie różnorodnych kombinacji akcesoriów. Kombinacje te ograniczone są jedynie przez całkowitą liczbę, a nie rodzaj akcesoriów – wszystkie elementy pasują do siebie. Można zamontować do trzech jednostek styków pomocniczych lub styków pomocniczych zadziałania oraz do dwóch jednostek wyzwalaczy.
