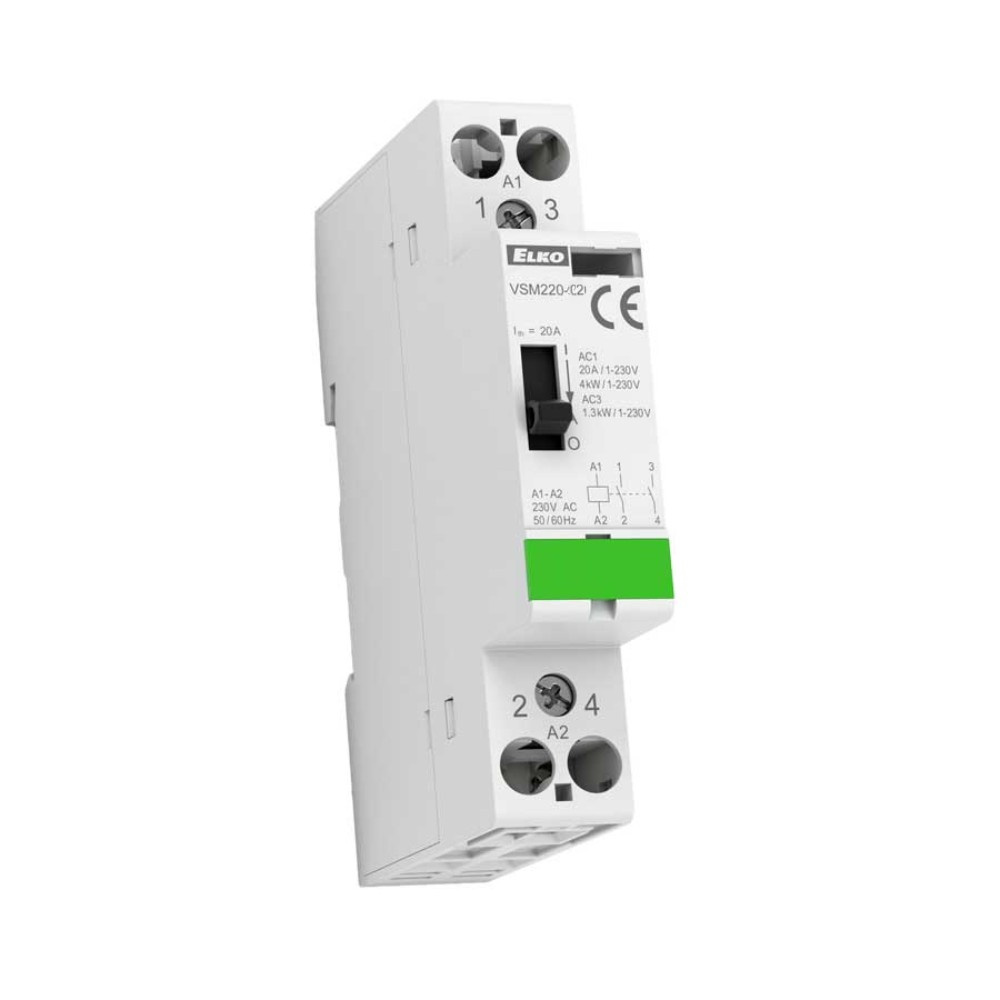

Stycznik instalacyjny ze sterowaniem ręcznym 2NC ELKO

⭐⭐⭐⭐⭐

➡️ Specjalna wersja styczników, które poza funkcjami podstawowymi, pozwala także na sterowanie ręczne.

➡️ Stosuje się je do załączania urządzeń akumulacyjnych grzewczych oraz do ogrzewania wody (piece, bojlery).

➡️ Optyczny wskaźnik stanu włączony – wyłączony.

➡️ Do montażu na szynie DIN lub panelu.

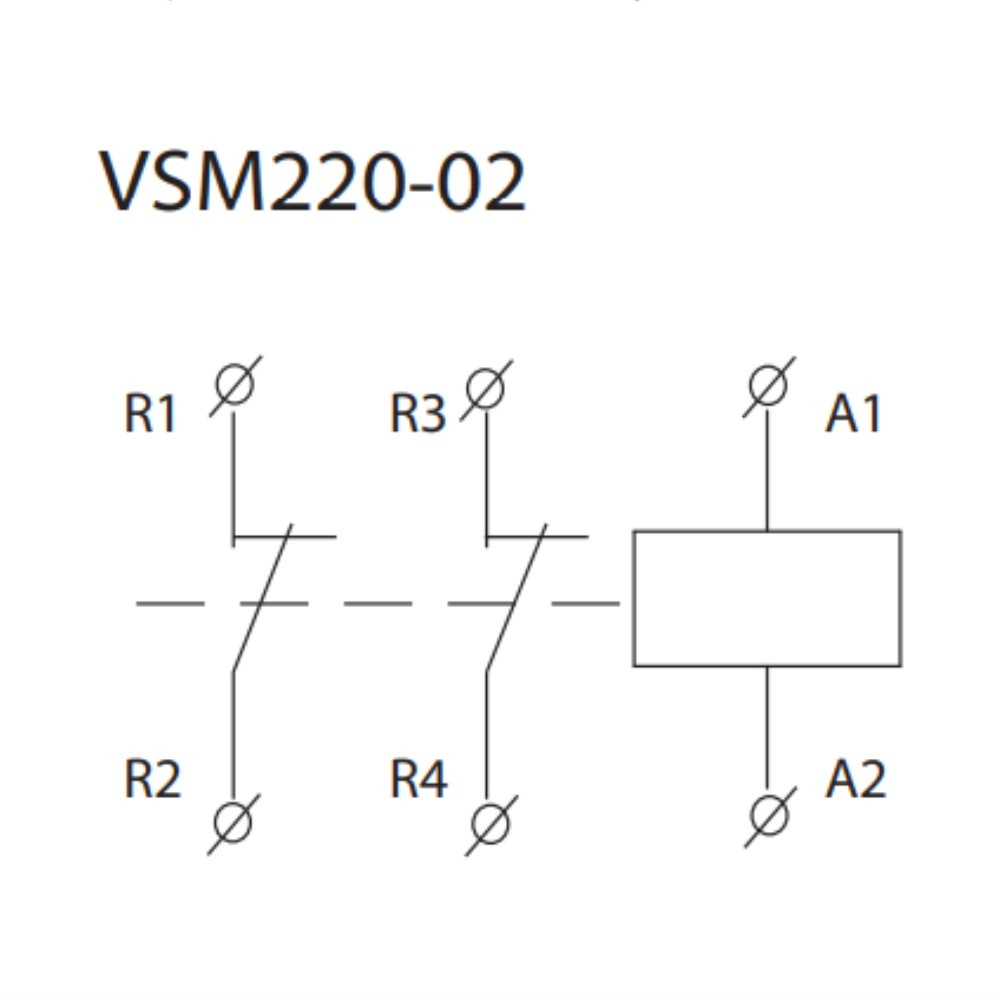

➡️ Stycznik zawiera dwa styki normalnie zamknięte.

➡️ Do stycznika VSM220 można podłączyć styki pomocnicze VSK11 i VSK-20.

➡️ Opis poszczególnych pozycji ręcznego sterowania:

✔️ AUTO: zwykła funkcja stycznika, działa identycznie jak stycznik instalacyjny bez sterowania ręcznego,

✔️ 1: styki łączne są załączone a styki rozłączne są rozłączone do momentu następnego impuls na cewkę stycznika,

✔️ 0: styki trwale rozłączone (styk zwierny) lub trwale załączone (styk rozwierny) niezależnie od napięcia.

➡️ Specyfikacja techniczna stycznika instalacyjnego firmy ELKO:

✔️ znamionowe napięcie izolacji (Ui): 230 V,

✔️ znamionowy prąd cieplny lth (v AC): 20A,

✔️ napięcie zasilania: 50/60 Hz,

✔️ moc łączeniowa: zakładka „Pobierz”,

✔️ najw. częstotl. załączeń dla maks. obciążenia: 600 załącz./godz.,

✔️ trwałość elektryczna w 230/400 V: zakładka „Pobierz”,

✔️ min. obciążalność: ≥ 17 V, ≥ 50 mA,

✔️ bezpieczniki przeciwzwarciowe z char. aM: 20 A,

✔️ wytrzymałość izolacji: 4 kV,

✔️ zaciski – styki:

– przewód pełny: 10 mm2,

– przewód skręcony: 6 mm2,

– maks. moment dokręcenia: 1,2 Nm,

✔️ zaciski – cewka:

– przewód pełny: 2,5 mm2,

– przewód skręcony: 2,5 mm2,

– maks. moment dokręcenia: 0,6 Nm,

✔️ sterowanie napięcia cewki: AC 230V,

✔️ montaż obok siebie: maks. 2 styczniki *,

✔️ temperatura pracy: -5 … +55 °C,

✔️ temperatura przechowywania: -30 … +80 °C,

✔️ waga: 140 g,

✔️ wymiary: 17,5 x 85 x 60 mm,

✔️ zgodność z normami: IEC 60947-4-1, IEC 60947-5-1, IEC 61095, EN 60947-4-1, EN 61095,
EN 60947-1.

*Uwaga: Jeżeli instalujesz kilka styczników tuż obok siebie, należy dodać rozpórkę modułową pomiędzy co drugi stycznik.

Dokładny opis urządzenia możliwy do pobrania w zakładce „Pobierz”
