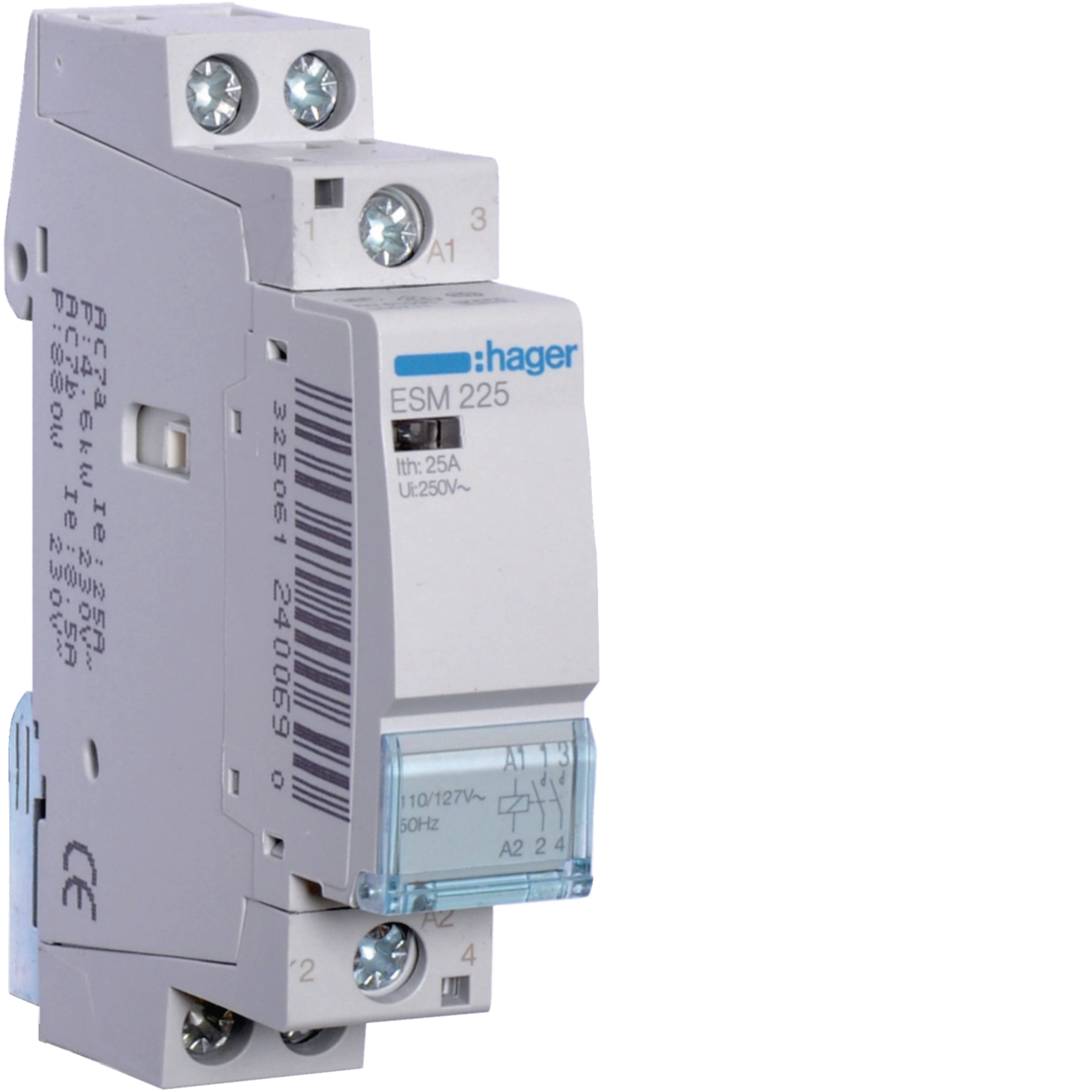

Stycznik ESM225 110/127VAC 2NO 25A AC-7a/b HAGER

Specyfikacja techniczna

Rodzaj połączenia

• Rodzaj styku2NO
• Liczba styków2
• Prze­krój poprzeczny prze­wodu elastycz­nego1 – 6 mm²
• Prze­krój poprzeczny prze­wodu sztyw­nego1 – 10 mm²

Prąd elek­tryczny

• Prąd znamio­nowy25 A

‌Pojem­ność

• Liczba modułów1

Często­tliwość

• Często­tliwość50 – 60 Hz

Napięcie

• Znamio­nowe napięcie udarowe Uimp4000 V
• Napięcie znamio­nowe izolacji Ui250 V
• Napięcie znamio­nowe łącze­niowe Ue (AC)230 – 230 V
• Napięcie stero­wania AC110 – 127 V
• Napięcie stero­wania DC0 – 0 V

Warunki użyt­ko­wania

• Zakres temperatur pracy-10 – 50 °C
• Temperatura prze­chowywania­/tran­sportu-40 – 80 °C

Zasto­so­wanie

• Kategoria użyciaAC-7a/AC-7b

Wytrzyma­łość

• Wytrzyma­łość mechaniczna (liczba cykli)100000
• Wytrzyma­łość elek­tryczna (liczba cykli)30000

Moc

• Całko­wite straty mocy dla prądu znamio­nowego3,60 W
• Maksy­malna moc pobie­rana7,40 VA

Wymiary

• Wyso­kość83 mm
• Szero­kość17,85 mm
• Głębo­kość60 mm

Sprzęt

• Liczba styków NO2
• Liczba styków NC0
• Z prze­łącz­nikiem dla prze­łącz­nika ręcz­negoNie

Instalacja, montaż

• Nomi­nalny moment dokręcania1,20 – 1,20 Nm

Archi­tek­tura

• Liczba biegunów2
