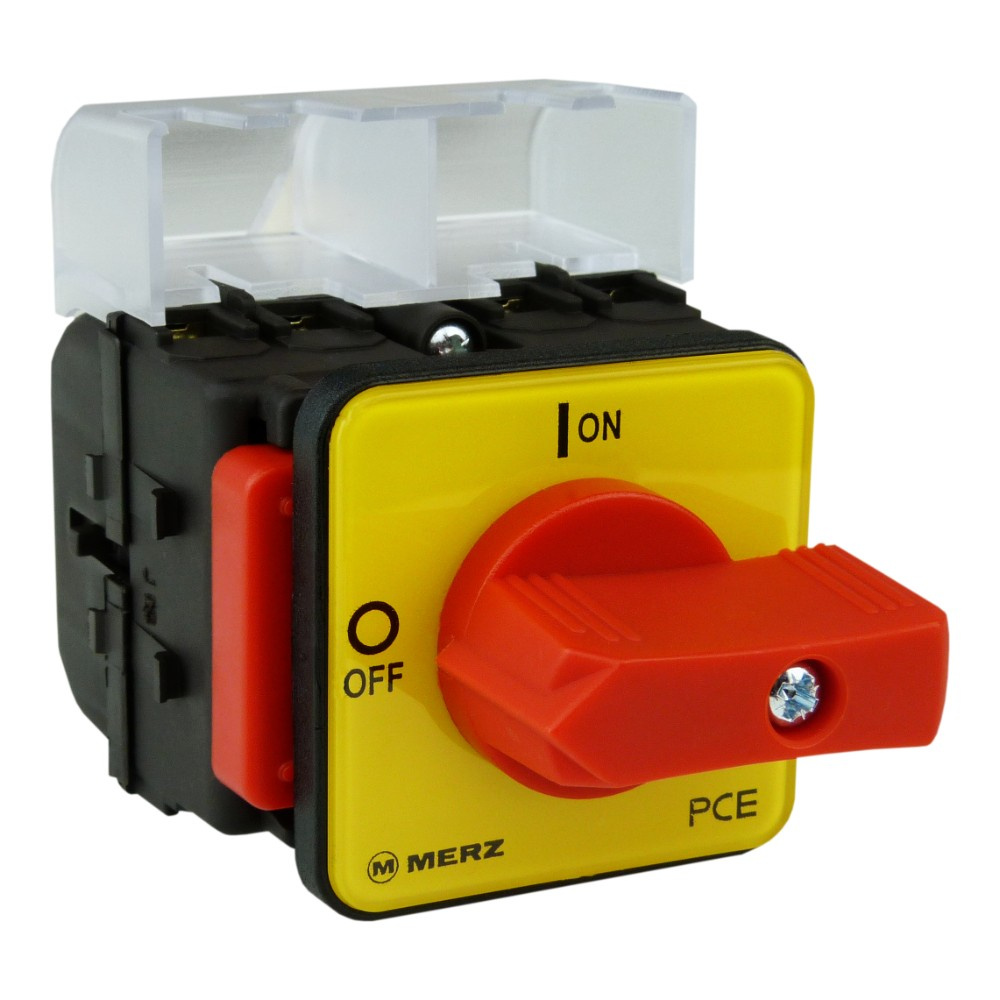

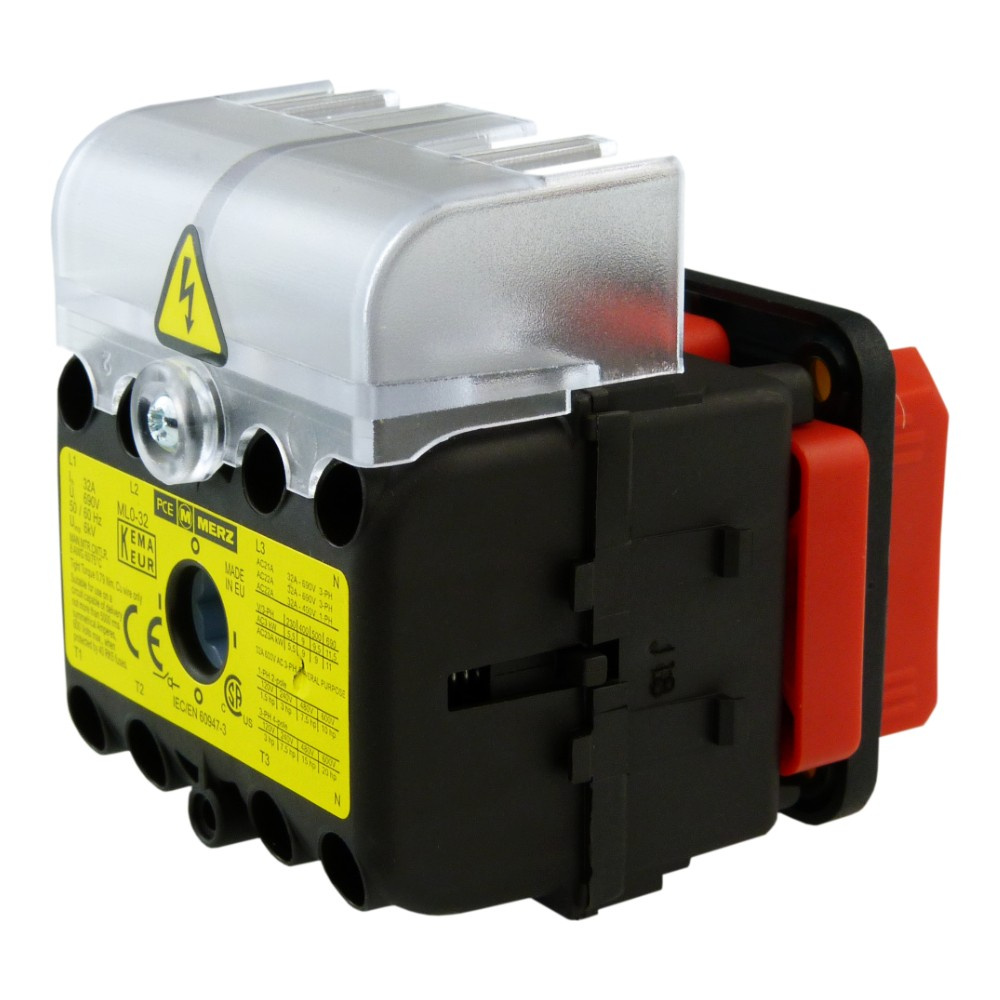

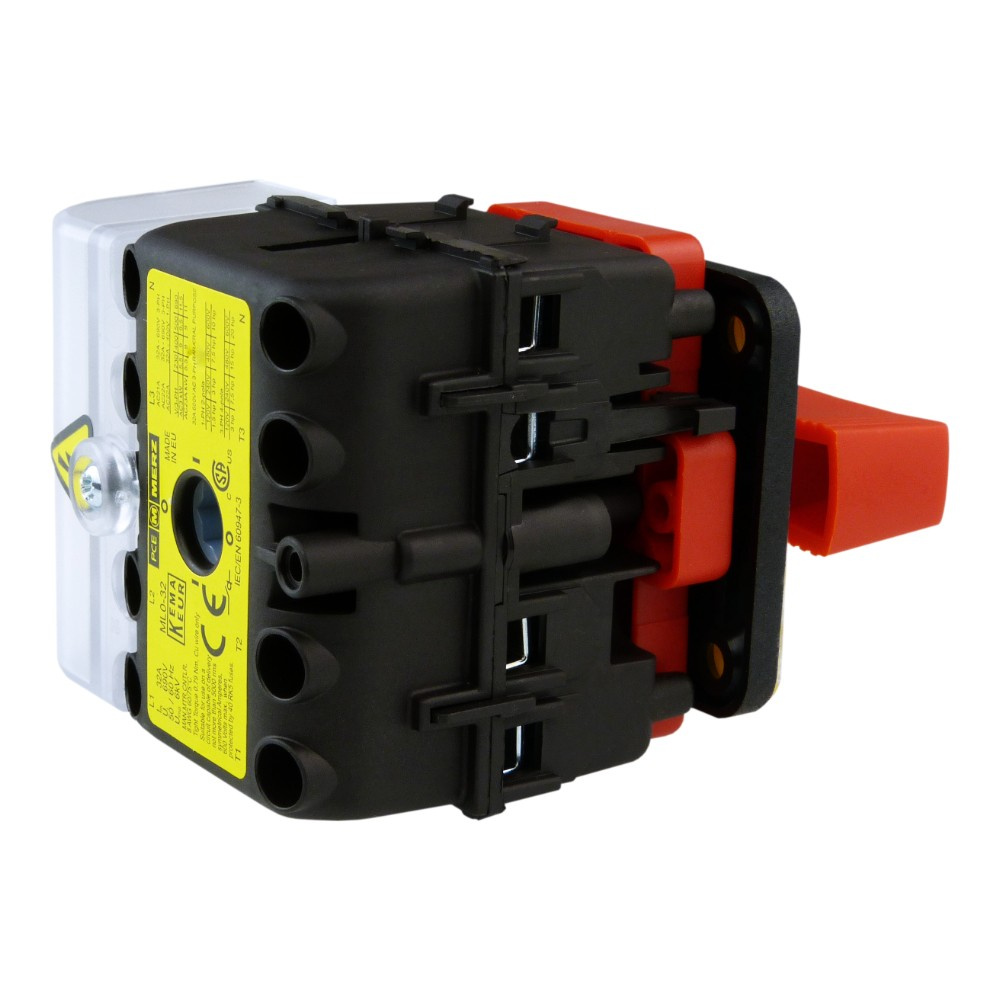

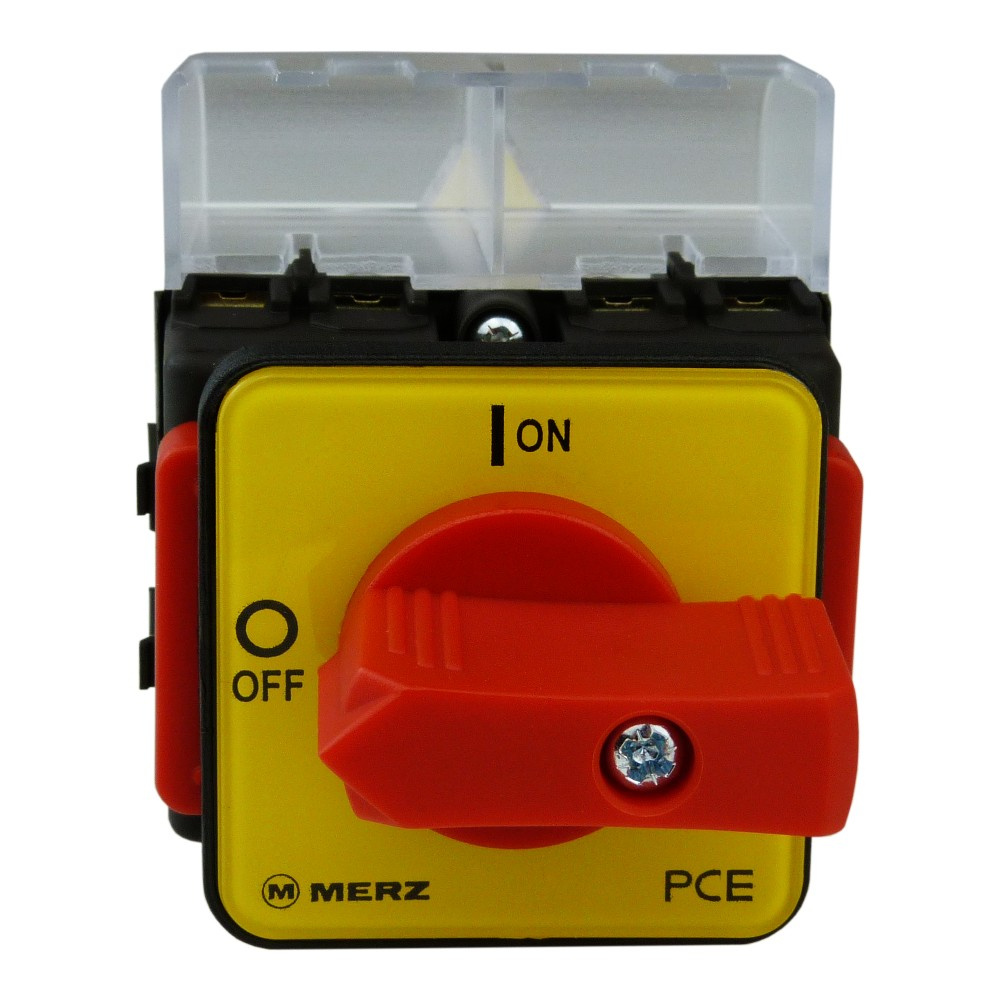

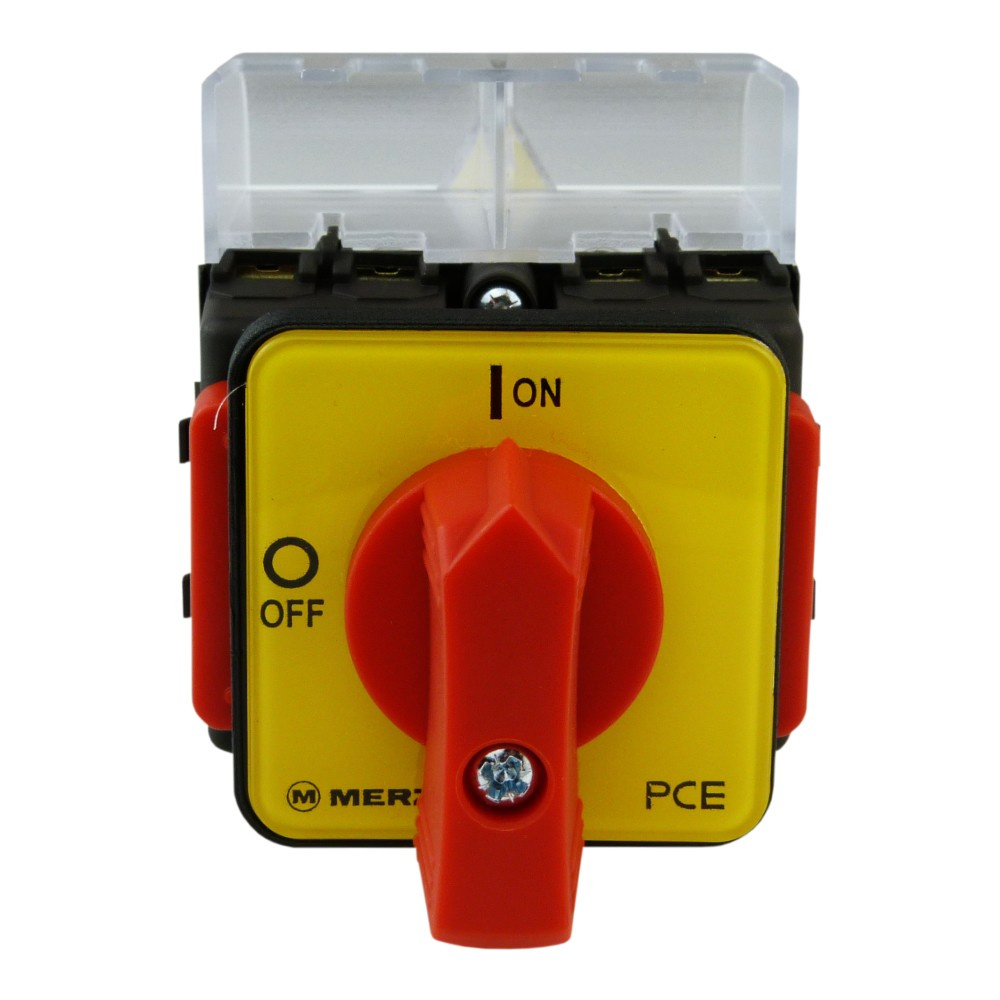

Rozłącznik izolacyjny ML0 16A 4P tablicowy IP55
ML016.4-TB/RG1 PCE 6358

SPECYFIKACJA TECHNICZNA
znamionowy prąd operacyjny Ie AC 21 A/B	25A / –
znamionowe napięcie robocze Ue	690V
znamionowy prąd ciągły Iu=Ith (otwarte)	25A
znamionowy prąd ciągły Ithe (zamknięte)	25A
znamionowe napięcie izolacji Ui	690V
grupa izolacji wg VDE 0110	C
warunkowy znamionowy prąd zwarciowy	10kA (4-bieg) 6kA (3-bieg)
max. bezpiecznik topikowy kl. ser. gG	35A
charakterystyka odłączenia do wart.	690V
temperatura otoczenia min/max	otwarte -25/+50 zamknięte -25/40
KATEGORIA UŻYTKOWANIA AC3
wyłącznik silnikowy	230V 3~ 5 kW
dla pracy	400V 3~ 7,5 kW
wyłączanie	690V 3~ 9,5 kW
KATEGORIA UŻYTKOWANIA AC 23 A/B
wyłącznik silnikowy	230V 3~ 5/- kW
główny wyłącznik	400V 3~ 7,5/- kW
wyłącznik konserwacyjny	690V 3~ 9/- kW
KATEGORIA UŻYTKOWANIA AC 22 A/B
230V 3~	16/- A
400V 3~	16/- A
690V 3~	16/- A
POŁĄCZENIE
powierzchnia przekroju poprzecznego min/max	1,5-6,0 mm2
pojedyncze lub wielordzeniowe min/max	1,5-6,0 mm2
linka z tuleją min/max	1,5-6,0 mm2 16-10 AWG
odizolowujący kabel przyłączeniowy	10mm
moment obrotowy dla śrub zaciskowych	1,2Nm

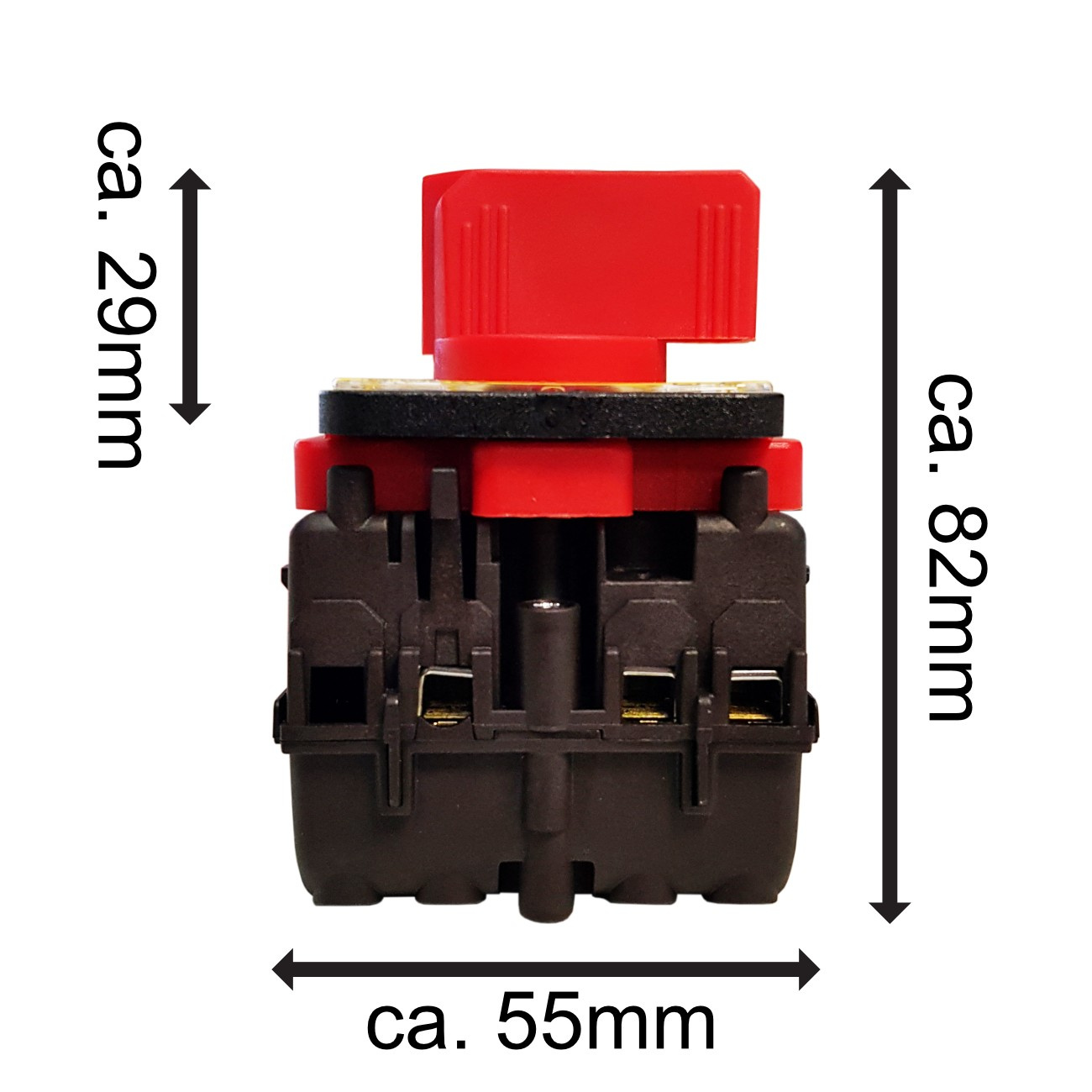

wymiary
producent	PCE
oznaczenie producenta	ML016.4-TB/RG1
EAN	5902082026358
