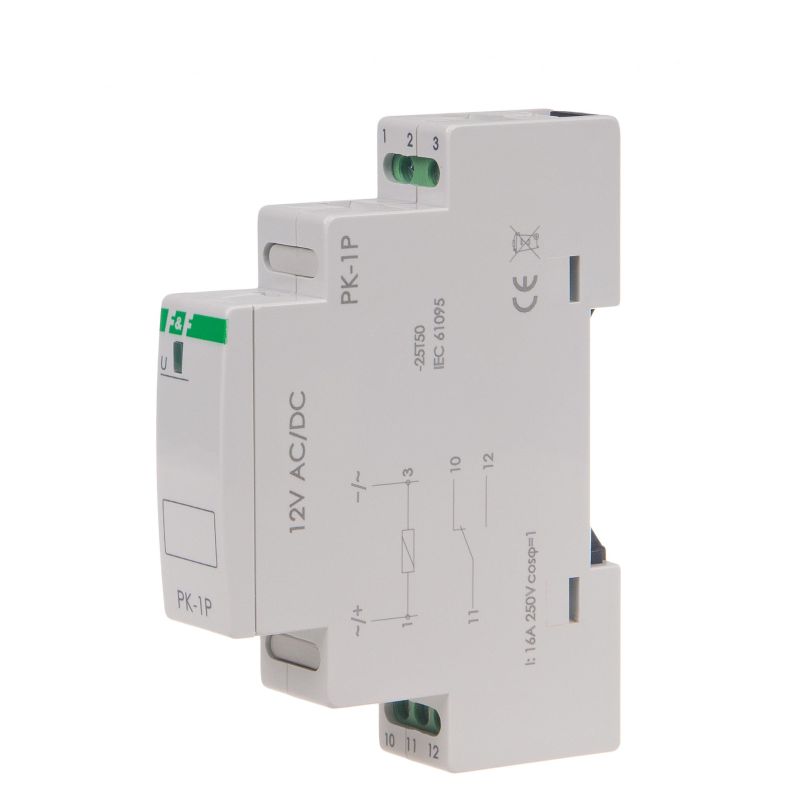

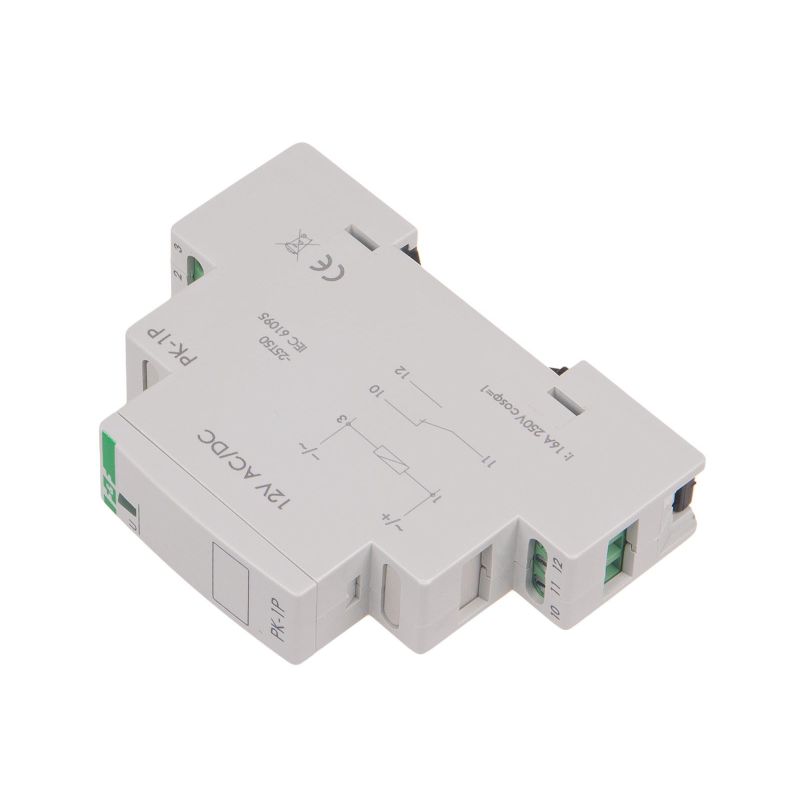

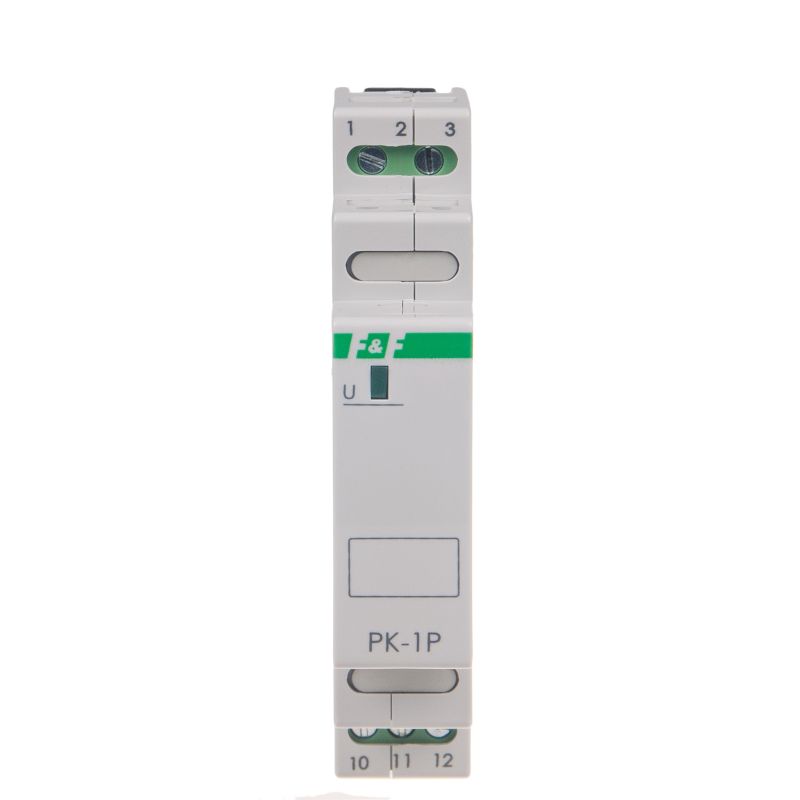

Przekaźnik elektromagnetyczny 1P 16A 12V AC/DC PK-1P-12V F&F

Działanie elektromagnetycznego przekaźnika 12 V PK-1P

Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika  jest sygnalizowany świeceniem zielonej diody LED. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.

Przykład znakowania przy zamówieniu

np.  PK-1P  12V ———  napięcie zasilania

SPECYFIKACJA:

• Napięcie zasilania: 12 V AC/DC
• Tolerancja napięcia zasilania: -15 ÷ 10 %
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik

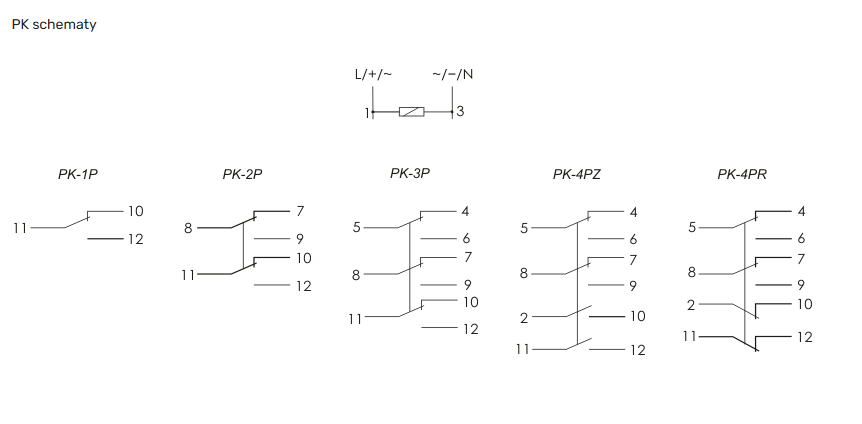

• Konfiguracja styków: 1 × NO/NC
• Separacja styku: NIE
• Maksymalny pobór prądu: 25 mA
• Trwałość łączeniowa mechaniczna: min. 5×10⁶ cykli
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
