Miernik wielofunkcyjny MPI-506 detektor napięcia SONEL

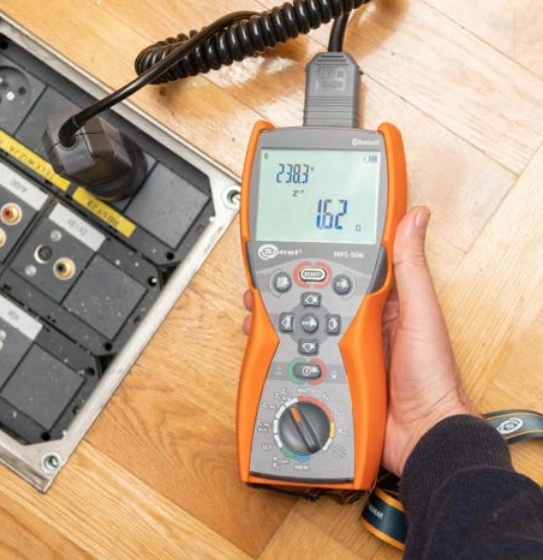

Wielofunkcyjny miernik parametrów instalacji elektrycznej

Sonel MPI-506

✔️ Pomiar parametrów pętli zwarcia oraz wskazanie kolejności faz

✔️ Badanie wyłączników różnicowoprądowych typu AC, A

✔️ Pomiar napięcia (0…500 V) i częstotliwości sieci.

✔️ Pamięć 990 wyników.

✔️ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

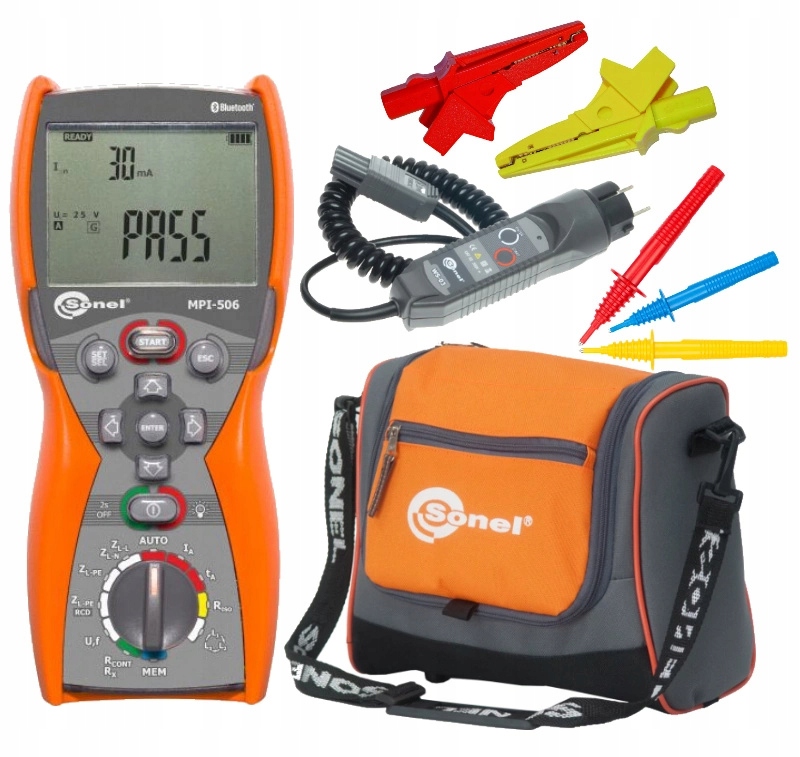

W zestawie znajduje się:

• 1 szt. Wielofunkcyjny miernik parametrów instalacji elektrycznej MPI-506
• 1 szt. Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)
• 2 szt Krokodylek 1 kV 20 A czerwony i żółty
• 1 szt. Futerał M-6
• 4 szt. bateria alkaliczna 1,5 V AA
• 1 szt. Szelki do miernika (typ M-1)
• 3 szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
• 1 szt. Uchwyt – zawieszka obudowy M-1
• 3 szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
• Certyfikat kalibracji
• Instrukcja obsługi w języku polskim

Dodatkowe funkcje urządzenia

✔️ Bezprzewodowa transmisja danych do komputera.

✔️ Podświetlane przyciski.

✔️ Wskazanie kolejności faz

✔️ Pomiar rezystancji połączeń ochronnych i wyrównawczych

✔️ Autokalibracja przewodów pomiarowych – możliwość użycia dowolnych przewodów

✔️ Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

✔️ Pomiar rezystancji izolacji

✔️ Napięcia probiercze 100 V, 250 V, 500 V

✔️ Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem

Dlaczego warto wybrać miernik SONEL MPI-506?

✔️ PROSTOTA I ZAAWANSOWANIE – Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych.

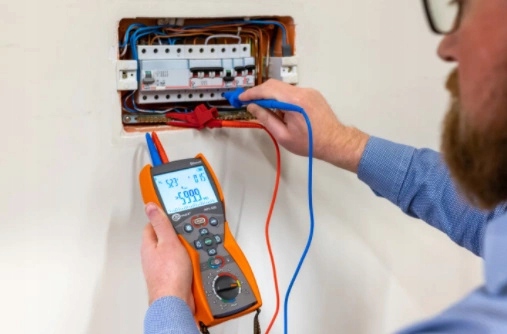

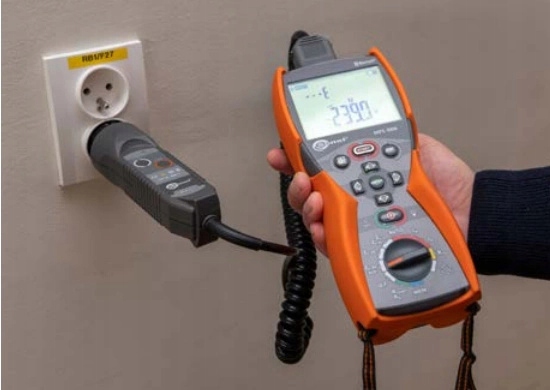

✔️ KONTROLA BEZPIECZEŃSTWA INSTALACJI– Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

✔️ PODWYŻSZONA ODPORNOŚĆ NA WARUNKI ŚRODOWISKOWE– Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

✔️ KOMUNIKACJA I OPROGRAMOWANIE– Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

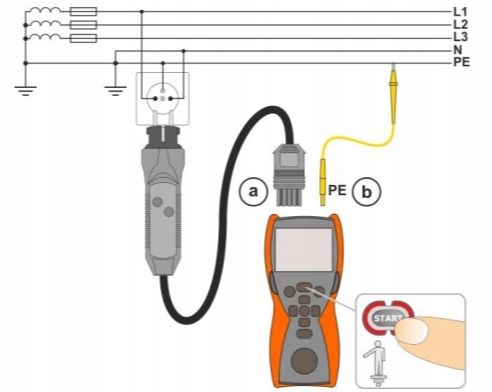

Sprawdzenie poprawności wykonania połączeń przewodu ochronnego

✔️ Po podłączeniu miernika jak na rysunku dotknąć palcem elektrodę dotykową i odczekać około 1 s

✔️ Po stwierdzeniu obecności napięcia na PE przyrząd wyświetla symbol PE

✔️ Błąd w instalacji, przewód PE podłączony do fazowego generuje ciągły sygnał dźwiękowy

✔️ Możliwość ta jest dostępna dla wszystkich funkcji pomiarowych dotyczących wyłączników RCD oraz pętli zwarcia z wyjątkiem ZL-N,L-L.

? UWAGA Po stwierdzeniu obecności niebezpiecznego napięcia na przewodzie ochronnym PE należy natychmiast przerwać pomiary i usunąć błąd w instalacji.

• Należy upewnić się, że w czasie pomiaru stoimy na nie izolowanej podłodze. W przeciwnym wypadku wynik sprawdzenia może być błędny.
• Próg, dla którego zachodzi sygnalizacja przekroczenia dopuszczalnego napięcia na przewodzie PE, wynosi około 50 V.

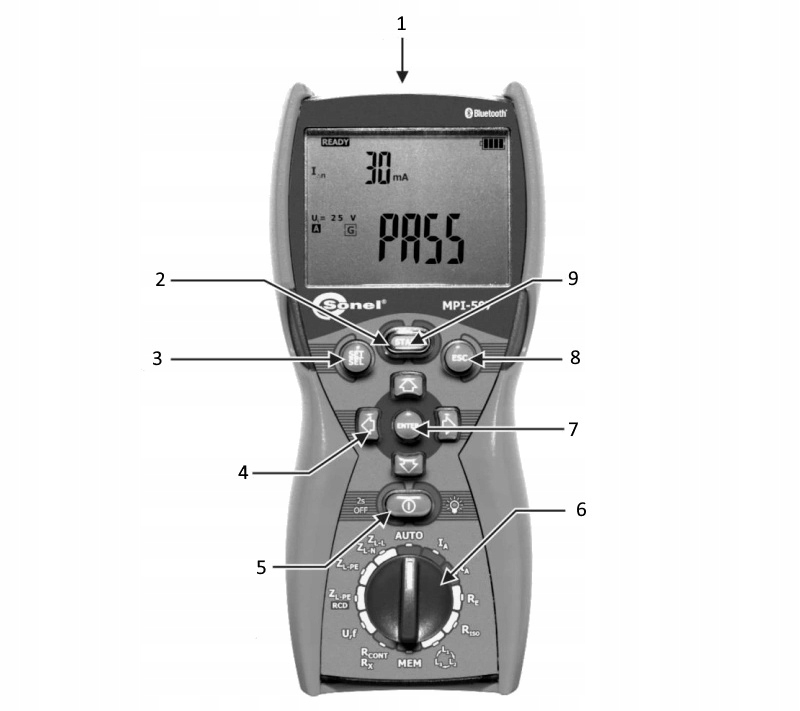

Budowa miernika

1– Gniazdo pomiarowe

2– Elektroda dotykowa

3– SET/SEL wejście do ustawień miernika oraz wybór cyfry do zmiany

4– Przesunięcie/ wybór; prawo/lewo, góra/dół

5– Włączanie (nacisnąć krótko) i wyłączanie (nacisnąć i przytrzymać) miernika, podświetlanie ekranu (nacisnąć krótko)

6– Obrotowy przełącznik funkcji pomiarowych

7– Zatwierdzenie wyboru

8– ESC– powrót do poprzedniego ekranu oraz wyjście z funkcji

9– Uruchamianie procedury pomiarowej

Oprogramowania pomocne do urządzenia Sonel MPI-506

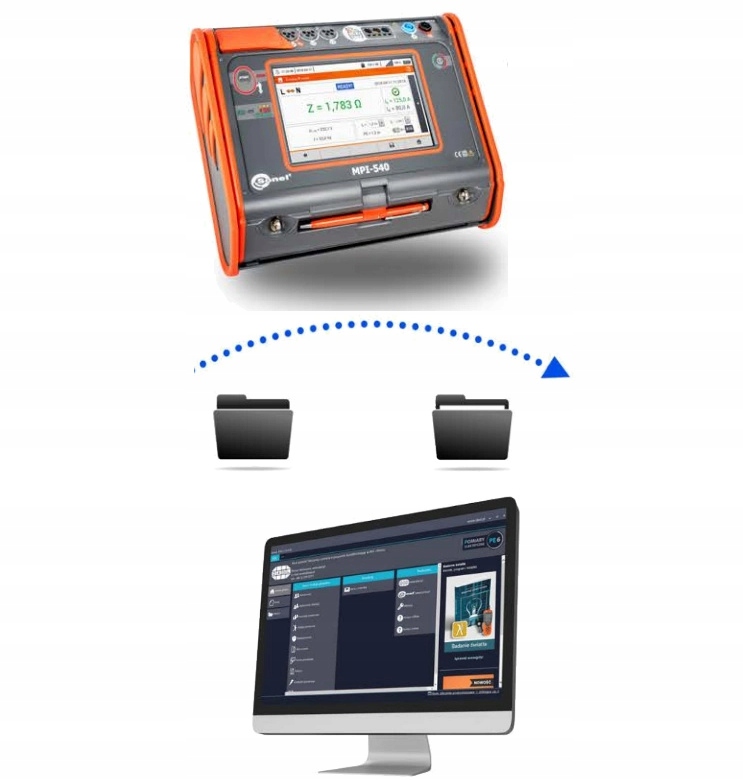

✔️ SONEL READER

• Gromadź danehistoryczne i porównuj je z wynikami bieżącymi przeniesionymi z obszernej pamięci miernika.
• Umożliwia transfer danych do komputera, ich zapis do popularnych formatów oraz wydruk.
• Śledź postęp degradacji izolacji
• Zaplanuj prace remontowe.

✔️SONEL SCHEMATIC

• Twórz szkice,
• Plany
• Import zeskanowanych schematów z możliwością dodawania elementów
• Schematy instalacji elektrycznych.

✔️SONEL POMIARY ELEKTRYCZNE 6

• Pomaga stworzyć protokoły z pomiarów elektrycznych
• Upraszcza proces wykonywania dokumentacji
• Automatyzuje
• Drzewiasta struktura dokumentu

Dane techniczne:

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN: 61010 IV 300 V, III 600 V
• Stopień ochrony: IP67
• Rodzaj izolacji wg PN-EN: 61010-1 i IEC 61557 podwójna
• Wymiary: 220 x 98 x 58 mm

Pamięć i komunikacja

• Pamięć wyników: 990 komórek, 10 000 rekordów
• Transmisja wyników: Bluetooth

Pozostałe informacje

• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm PN-EN 61326-1 PN-EN 61326-2-2

Specyfikacja

OZNACZENIA W TABELI

• 1- Zakres pomiarowy
• 2- Zakres wyświetlania
• 3- Rozdzielczość
• 4- Dokładność

A- Impedancja pętli zwarcia

• A1– Pętla zwarcia ZL-PE, ZL-N, ZL-L
• A2– Pętla zwarcia ZL-PE w trybie RCD

B- Pomiary parametrów wyłączników RCD

• B1– RCD ogólnego typu i krótkozwłoczny
• B2– RCD selektywny
• B3– Pomiar prądu zadziałania RCD IA, dla prądu różnicowego sinusoidalnego (typ AC)
• B4– dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)

C- Rezystancja izolacji

• C1– Napięcie pomiarowe 100 V
• C2– Napięcie pomiarowe 250 V
• C3– Napięcie pomiarowe 500 V

D- Rezystancja przewodów ochronnych i wyrównawczych

• D1– Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA
• D2– Pomiar rezystancji małym prądem

Wskazania kolejności faz zgodna, przeciwna, napięcie UL-L: 100 V…440 V (45 Hz…65 Hz)
