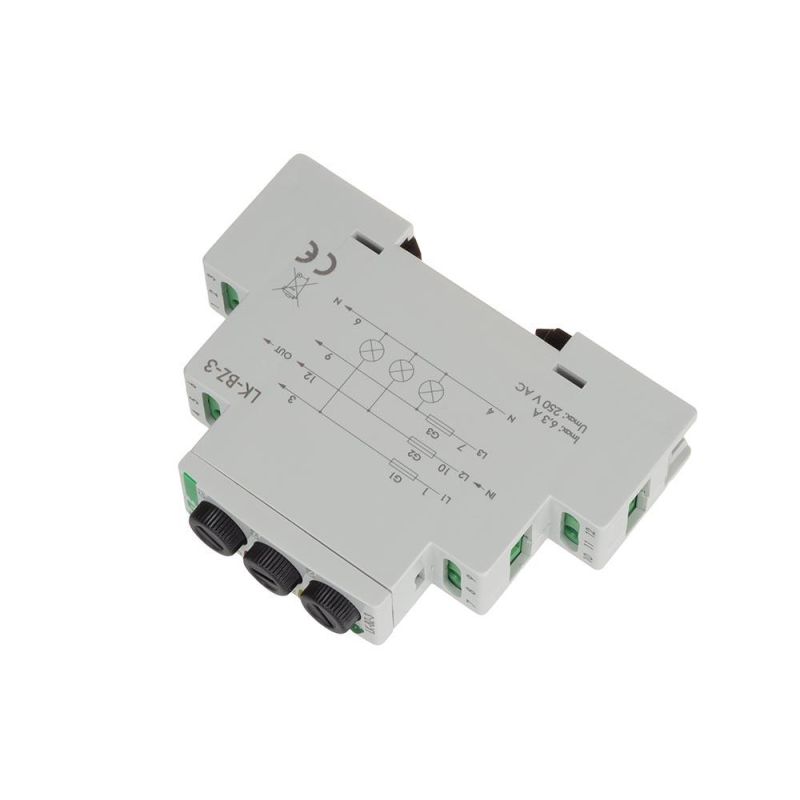

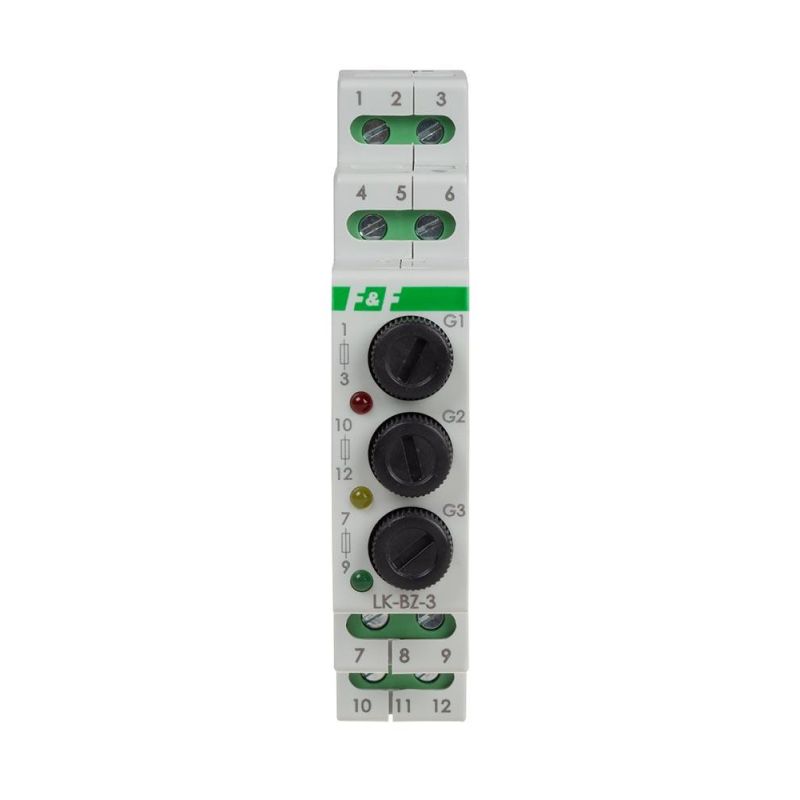

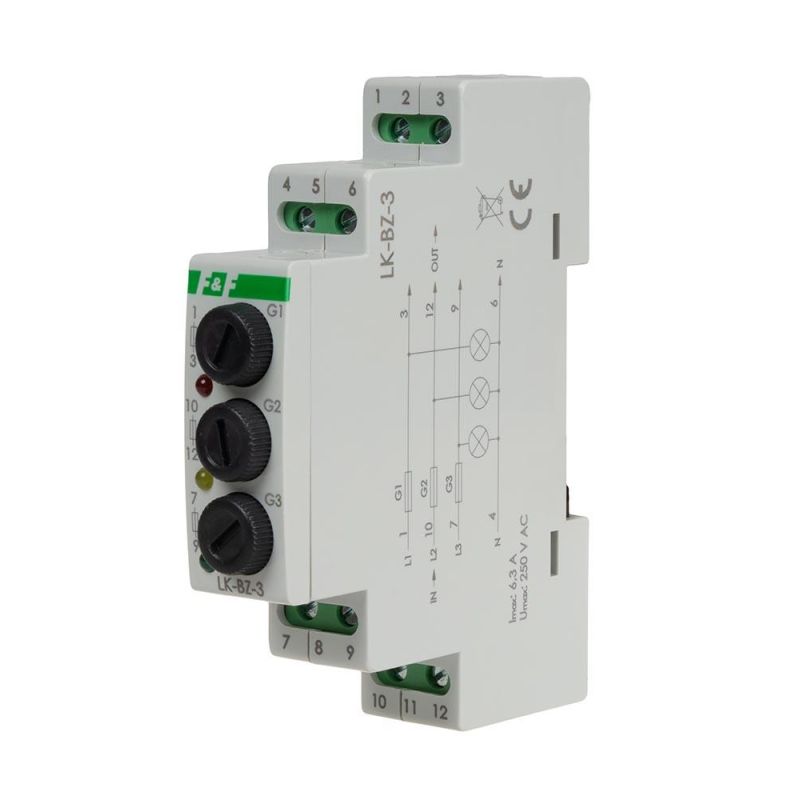

Lampka modułowa 3-fazowa z zabezpieczeniem żółta/czerwona/zielona LK-BZ-3K

Lampki kontrolne LK-BZ-3 -sposób na więcej miejsca w rozdzielnicy

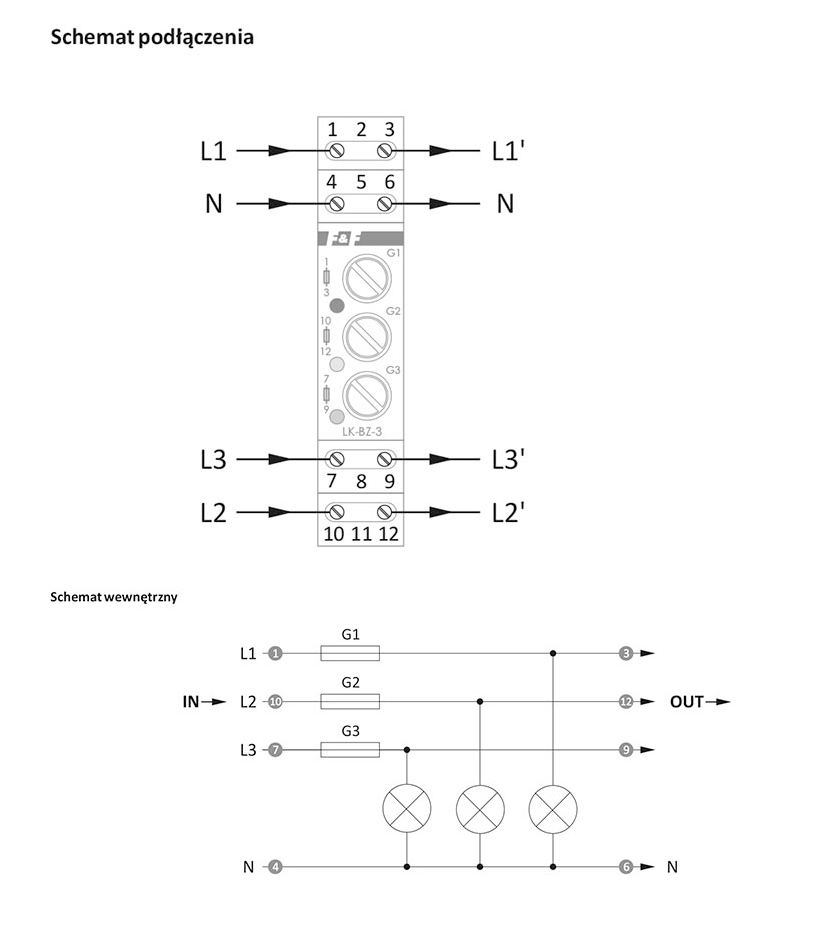

Kontrolki zabezpieczone są podłączonymi do nich szeregowo bezpiecznikami. Nie musimy więc  stosować dodatkowego modułu z zabezpieczeniami. To z kolei oznacza więcej miejsca w rozdzielnicy. Drugi koniec bezpiecznika wyprowadzony jest na złącze obudowy urządzenia, co umożliwia wykorzystanie go również do zabezpieczania innych części obwodu.

Działanie lampek kontrolnychObecność napięcia za bezpiecznikiem sygnalizowana jest świeceniem odpowiedniej diody LED włączonej w obwód tej fazy. W przypadku zaniku napięcia fazy bądź przepalenia wkładki topikowej, kontrolka nie świeci sygnalizując brak napięcia.

SPECYFIKACJA:

• Napięcie zasilania: 3×230 V+N
• Kontrola zasilania: 3 × LED Ø5 mm
• Bezpiecznik: wkładka topikowa Ø5×20 mm
• Maksymalne napięcie rozłączania: 250 V
• Maksymalny prąd bezpiecznika: 6,3 A
• Kolory LED: żółta-czerwona-zielona
• Prąd znamionowy: 1,7 mA (faza-świecąca kontrolka)
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,2 W/faza
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
