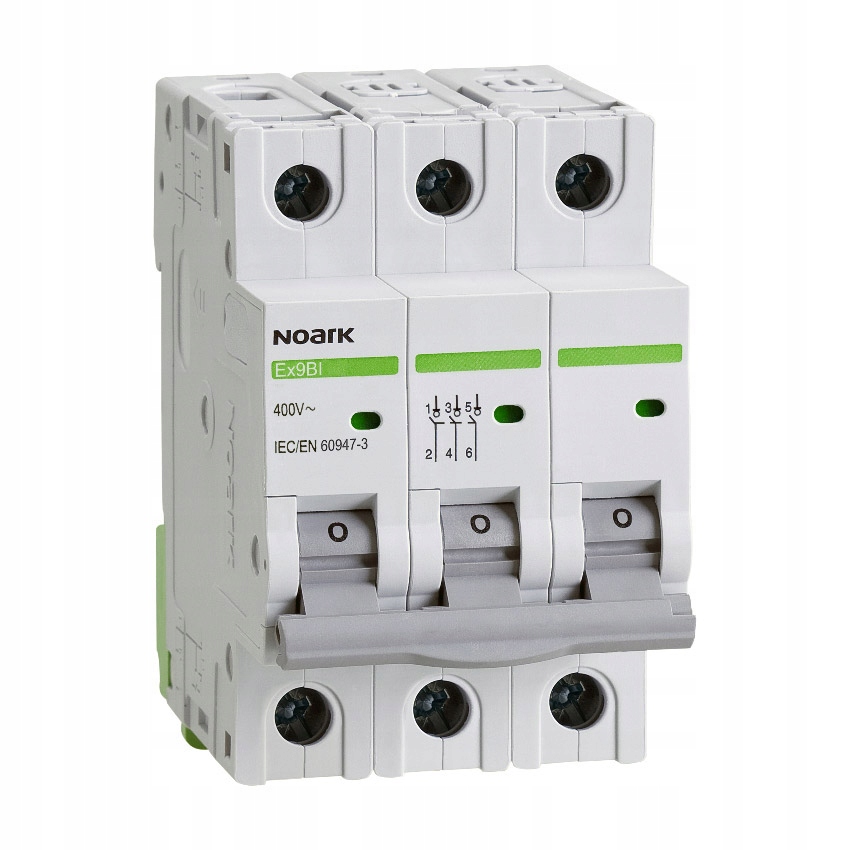

Rozłącznik izolacyjny Ex9BI 3P 40A 102391 NOARK

Noark

ROZŁĄCZNIK MODUŁOWY IZOLACYJNY 3P 40A, NOARK Ex9BI

• Kolor produktu: jasnoszary
• Oznaczenie handlowe: 102391
• Liczba biegunów: 3P
• Liczba modułów 18mm: 3
• Kategoria użytkowania: AC-22A
• Prąd znamionowy pracy Ie: 40 A
• Prąd znamionowy załączalny zwarciowy Icm: 1500 A
• Prąd znamionowy krótkotrwały wytrzymywany Icw: 1000 A
• Napięcie znamionowe łączeniowe Ue (AC): 400 V
• Częstotliwość znamionowa: 50 Hz
• Napięcie znamionowe udarowe Uimp: 6 kV
• Znamionowe napięcie izolacji Ui: 690 V
• Wytrzymałość elektryczna (liczba cykli): 10 000
• Wytrzymałość mechaniczna (liczba cykli): 20 000
• Montaż: szyna 35 mm (TH35/DIN)
• Sposób podłączenia: zacisk szynowy/windowy, zaciski gwintowe
• Maks. przekrój przewodów podłączeniowych: 50 mm²
• Moment dokręcający: 2 – 3,5 Nm
• Stopień ochrony: IP20
• Temperatura pracy: -30°C ÷ +70°C
• Wymiary (szer. × wys. × gł.): 54×89×79,5 mm
• Waga netto (kg): 0,27
• Certyfikaty: CE
• Normy: IEC/EN 60947-3

Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.

Charakterystyka wspólna serii Ex9BI:

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi.

Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX – odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL – informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT – które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT – które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT – które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.

Cechy wspólne serii Ex9BI:

• Prąd znamionowy do 63 A
• Napięcie znamionowe łączeniowe 230/400 V AC
• Prąd znamionowy krótkotrwały wytrzymywany Icw = 1 kA, 1 s
• Wykonanie zgodne z IEC / EN 60947-3
• Wersje od 1 do 4 biegunów

Informacje o producencie:

Firma wchodzi w skład koncernu zatrudniającego ponad 25 tysięcy osób. NOARK Electric zainwestowała miliony euro w rozwój własnych produktów, opracowanych i produkowanych przy użyciu najnowszych technologii.

NOARK Electric został wyróżniony w Ogólnopolskim Plebiscycie Popularności Produktów i Usług 2019, oceniającym jakość produktów oraz usług w kategorii „Jakość i innowacyjność branży budowlanej”.

• Stan: Nowy
• Stan opakowania: oryginalne
• Marka: Noark
• Kod producenta: 102391
• Rodzaj: rozłącznik
• Stopień ochrony IP: IP20
• Informacje o bezpieczeństwie: CE
• Liczba biegunów: 3
• Napięcie pracy: 0
• Prąd znamionowy: 0
• Waga produktu z opakowaniem jednostkowym: 0.27
• EAN: 8592765023926
