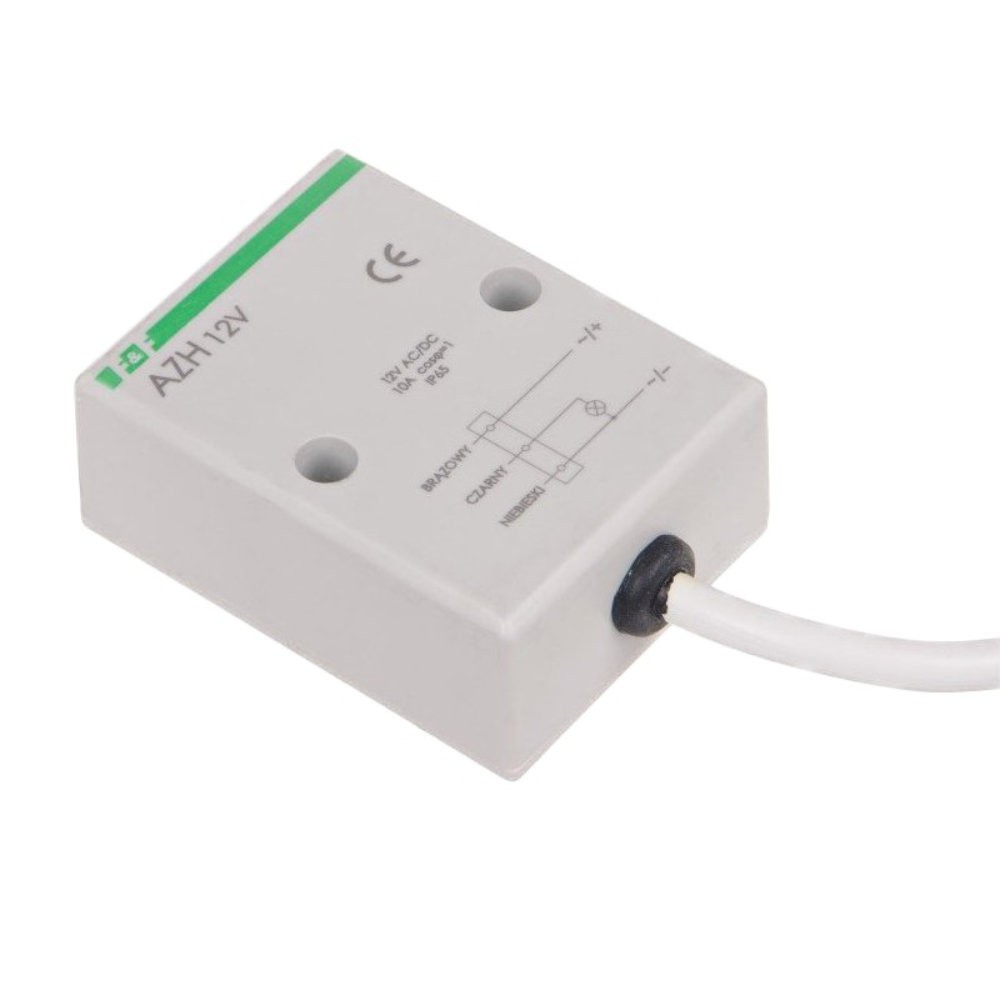

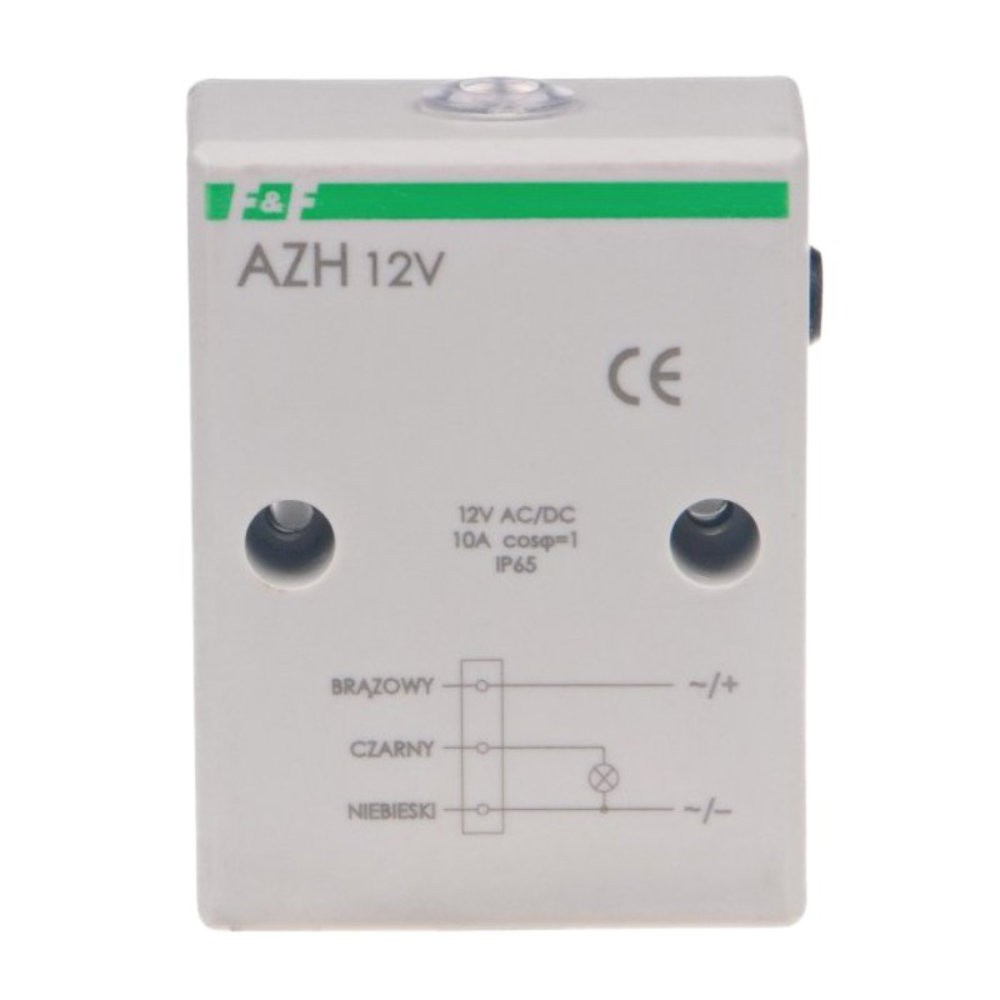

Automat zmierzchowy hermetyczny AZH-12V F&F

Wyłącznik/wyłącznik zmierzchowy

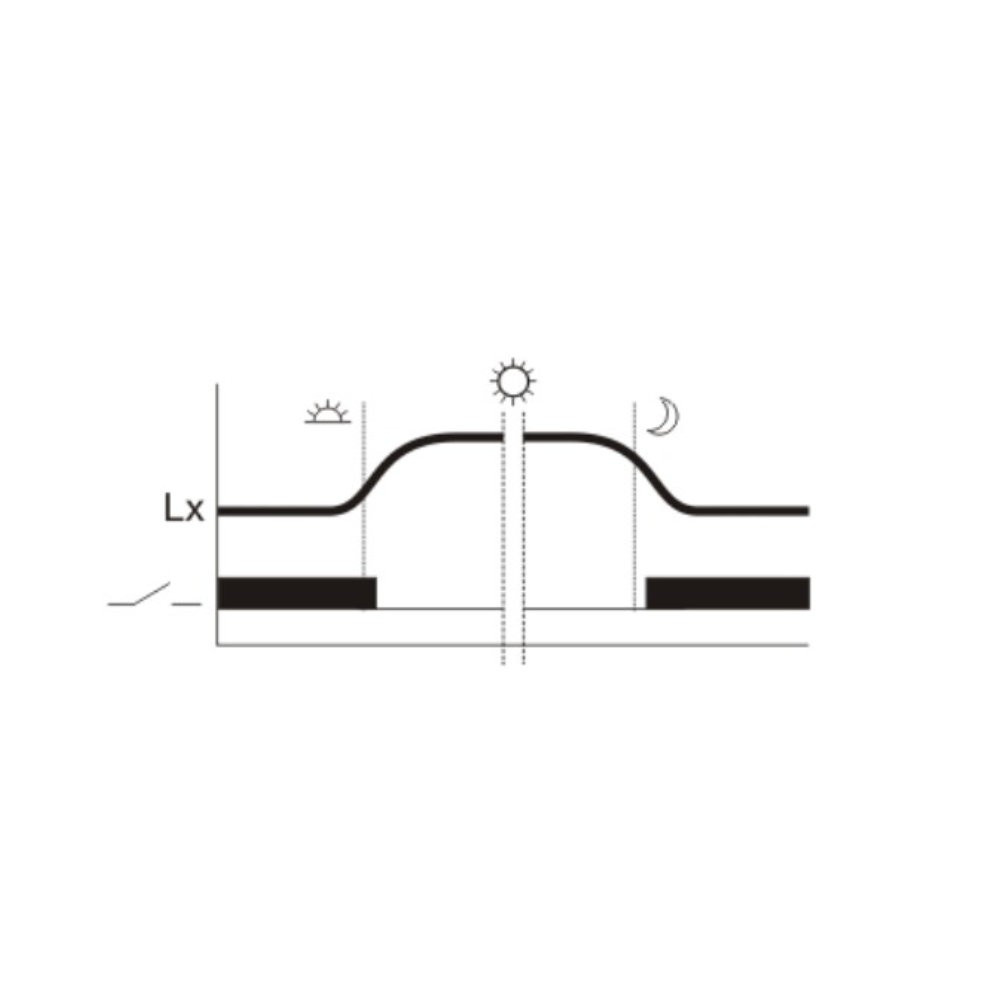

służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia – wyłącza o świcie i załącza o zmierzchu.

Tabela mocy

zasilanie	12V
maksymalne obciążenie	10A
element światłoczuły	wbudowany
obudowa	hermetyczna
montaż	natynkowy
zastosowanie	służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia
wyłącza o świcie i załącza o zmierzchu
stopień ochrony automatu	IP65
opóźnienie zadziałania włączenia	1÷15 s
opóźnienie zadziałania wyłączenia	10÷30 s

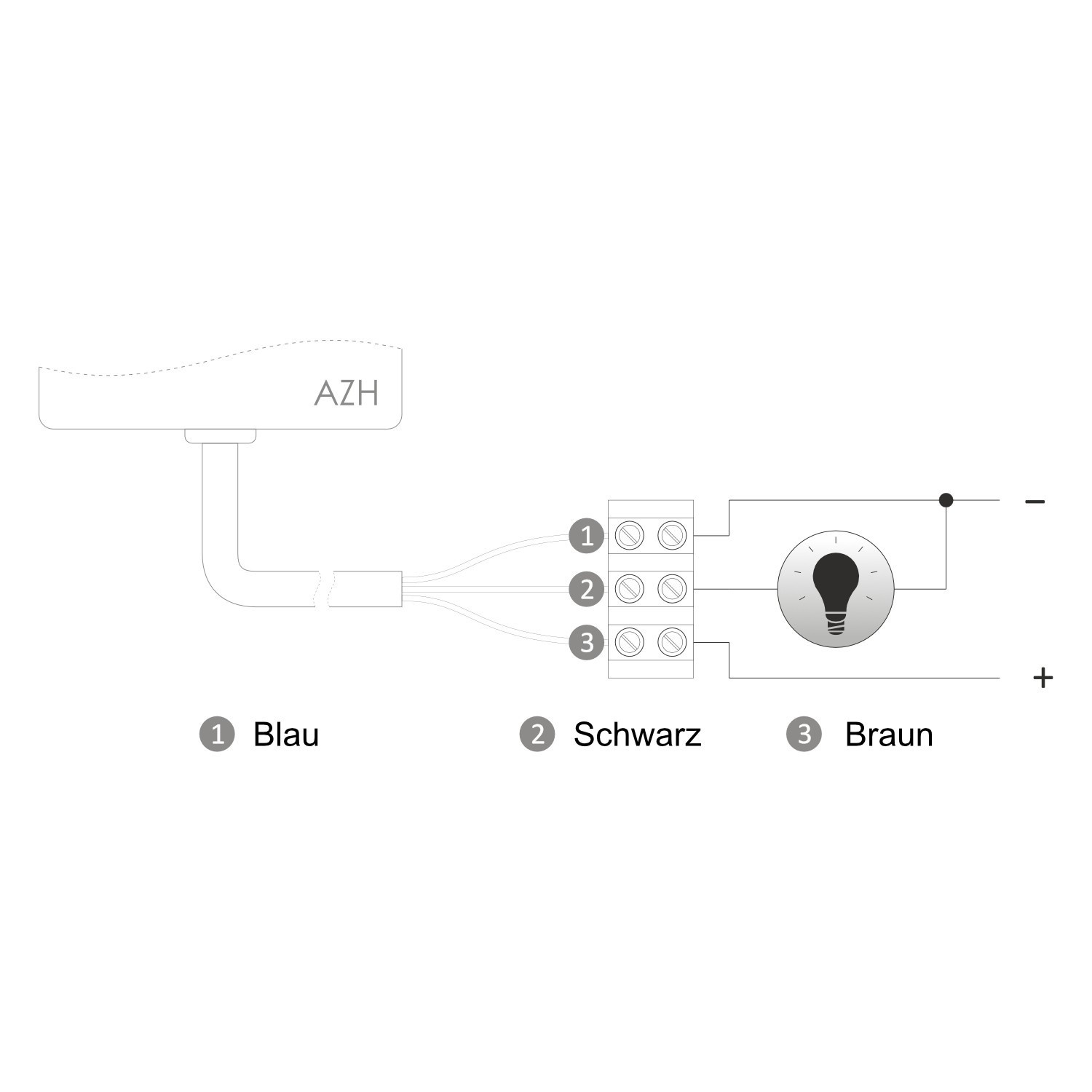

przyłącze	OMY 3×0,75 mm² L=0,8 m
wymiary	50×67×26mm
montaż	dwa wkręty do podłoża
producent	F&F Filipowski
typ	AZH-12V
EAN	5908312596936

Obciążalność styków przekaźników

Oznaczenia na urządzeniach

Wartość obciążenia styku podane na urządzeniu odnosi się do odbiorników rezystancyjnych.

Dla tego typu bezindukcyjnych odbiorników parametr współczynnika mocy wynosi 1 (cosØ=1).

Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków.

Np. obciążenie, dla którego cosØ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosØ=0,25 nawet o 50%.

Tabela obciążalności styków

W zależności od charakteru podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA

CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.

Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:

Żarówki	Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100 W ma rezystancję ok. 40 Ω co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny	Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100 W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)	Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)	Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
