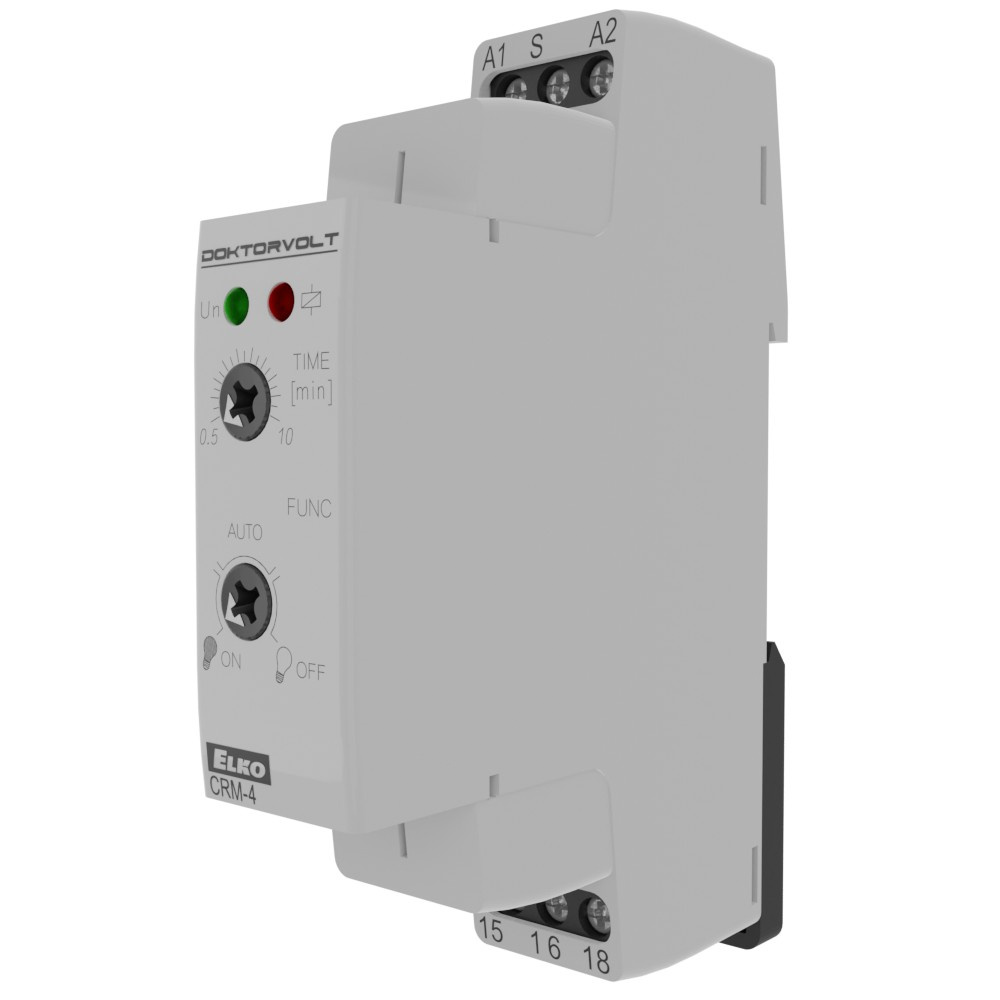

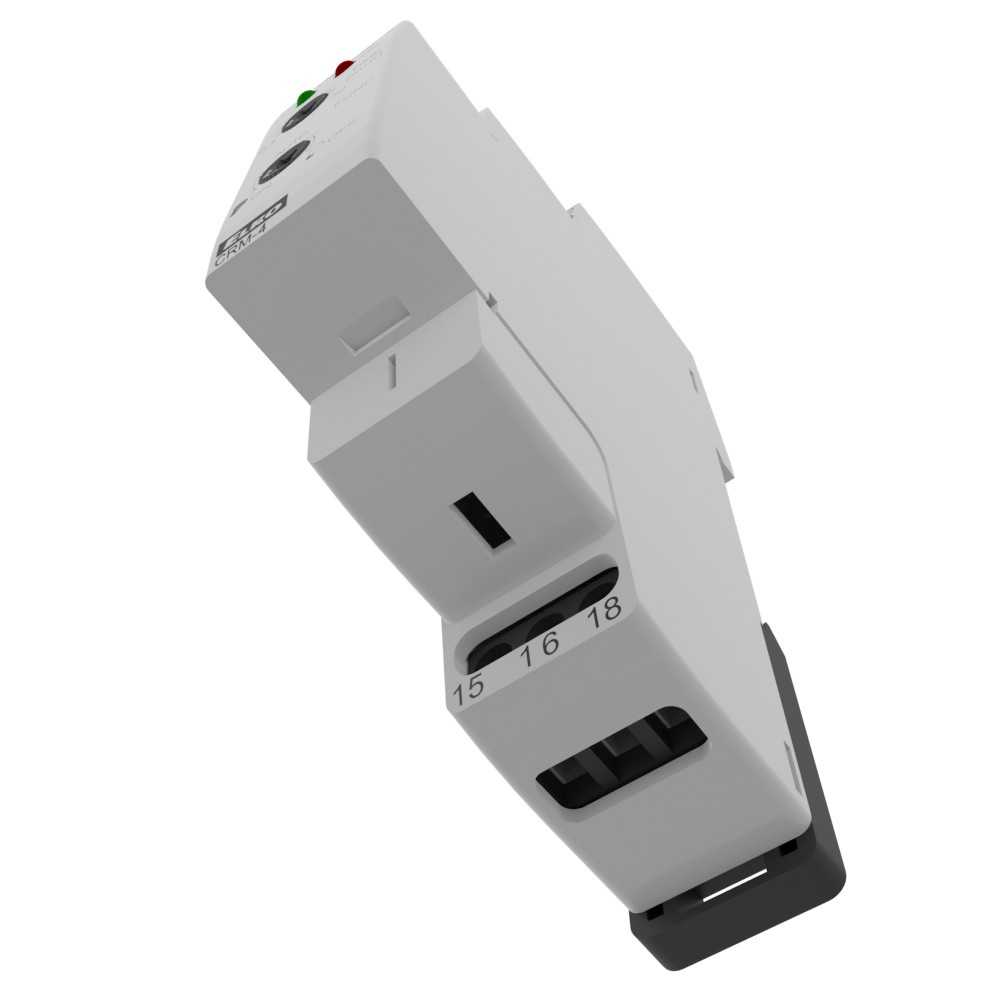

Automat schodowy ELKO

⭐⭐⭐⭐⭐

➡️ Prosty automat schodowy służy do sterowania oświetleniem korytarzy, hal, klatek schodowych. Można go wykorzystać również do opóźnionego wyłączenia wentylatora np. w kuchni lub łazience.

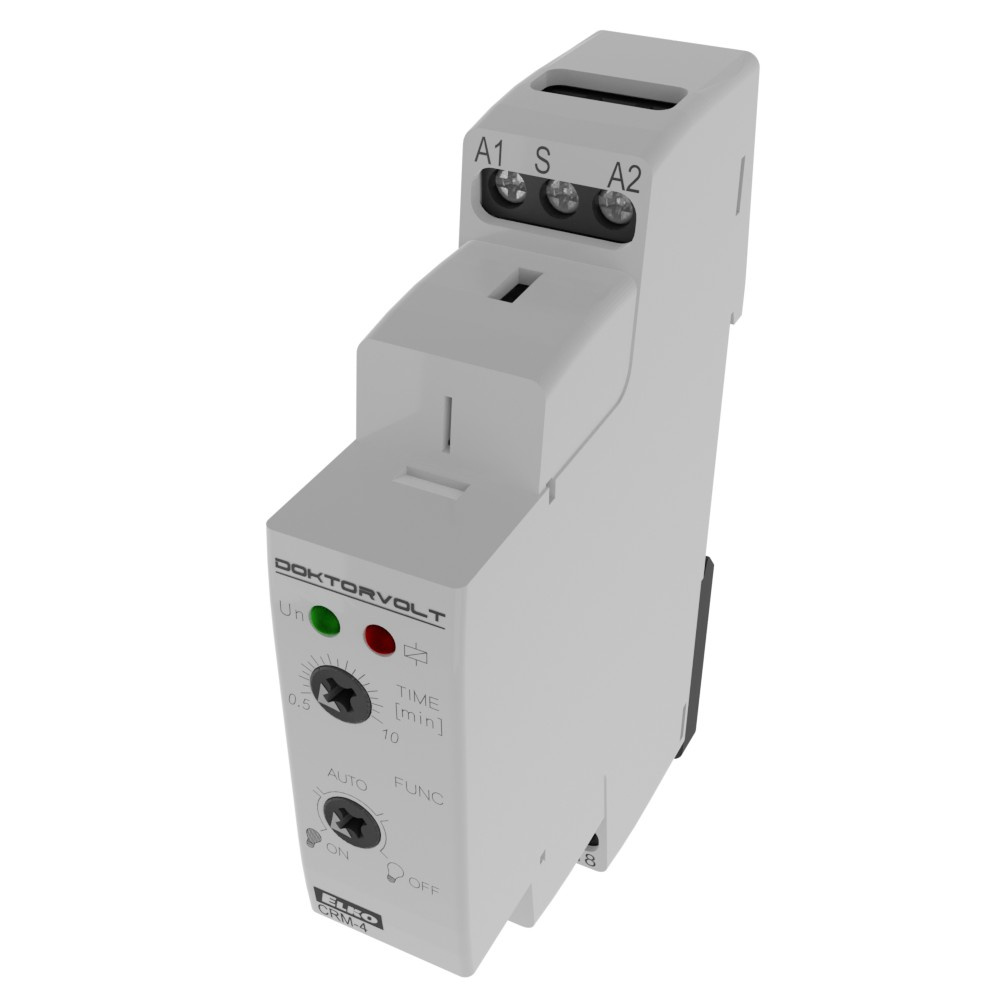

➡️ 3 funkcje: – ON (załączony na stałe) – np. podczas sprzątania, przeprowadzki – AUTO – automat schodowy bez sygnalizacji – OFF (rozłączony na stałe) – np. podczas wymiany lamp.

➡️ ustawialny zakres czasu 0.5 … 10 minut.

➡️ odliczanie czasu można skończyć poprzez długie naciśnięcie przycisku sterowania (>2s).

➡️ opcjonalne podłączenie przycisków sterujących z jarzeniówkami (maks. 100 mA).

➡️ bezpotencjałowy kontakt wyjściowy AC1 16A (4000VA), prąd udarowy do 80A.

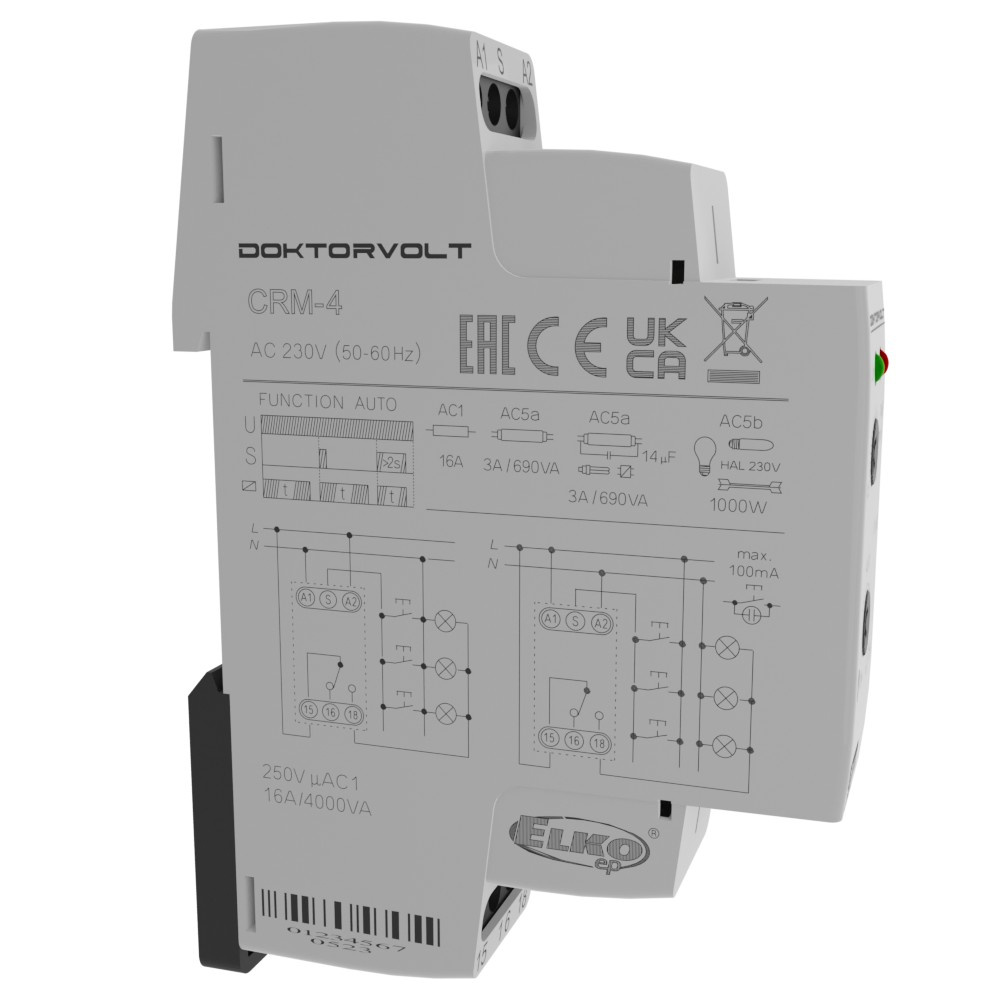

➡️ podłączenie 3 lub 4 przewodowe.

➡️ Dane techniczne automatu schodowego firmy ELKO:

•  – zaciski napięcia zasilania A1 – A2,
•  – napięcie zasilania AC 230V (50 -60 Hz),
•  – pobór mocy (maks.) 3 VA/ 1.6 W,
•  – max moc rozproszona (Un + zaciski) 4W,
•  – tolerancja napięcia zasilania -15 %; +10 %,
•  – sygnalizacja zasilania zielona dioda LED,
•  – zakresy czasowe 0.5 – 10 min,
•  – ustawienia czasu potencjometr,
•  – dokładność ust. czasu 5% – przy mechanicznym ustawieniu,
•  – dokładność powtórzeń 5% – stabilność wartości ustawionej,
•  – współczynnik temperatury 0.01% /°C, wartość referencyjna = 20 °C ,

✔️ wyjście

•  – styk wyjściowy : 1x przełączny (AgSnO2),

•  – prąd znamionowy 16A / AC1,
•  – moc łączeniowa 4000VA / AC1, 384 W / DC,
•  – prąd szczytowy 30A / <3 s,

•  – łączone napięcie 250V AC / 24V DC,
•  – sygnalizacja wyjścia czerwona dioda LED.
•  – trwałość mechaniczna 10.000.000 op.
•  – trwałość łączeniowa (AC1) 100.000 op.

✔️ sterowanie

• – sterowane napięcie AC 230V,

• – moc wejściowa maks. 4.5 VA / 0.3 W,
• – podłączenie lamp podświetlania Tak,

• – prąd maks podłączonych jarzeniówek 100mA,
• – długość impulsu sterującego min. 40 ms / maks. nieograniczona,
• – czas odnowienia maks 320 ms,

✔️ pozostałe dane

• – temperatura pracy -20.. +55 °C
• – temperatura przechowywania 30.. +70 °C
• – pozycja robocza dowolna
• – montaż szyna DIN EN 60715
• – stopień ochrony obudowy IP40 od strony panelu przedniego / IP10 zaciski
• – kategoria przepięciowa III
• – stopień zanieczyszczenia 2
• – przekrój podł. przewodów (mm2) maks. 2x 2.5, maks 1x 4/ z tulejką maks 1x 2.5 lub maks 2x 1.5 (AWG 12),
• – zgodność z normami EN 61812 – 1

Dokładny opis urządzenia możliwy do pobrania w zakładce „Pobierz”
